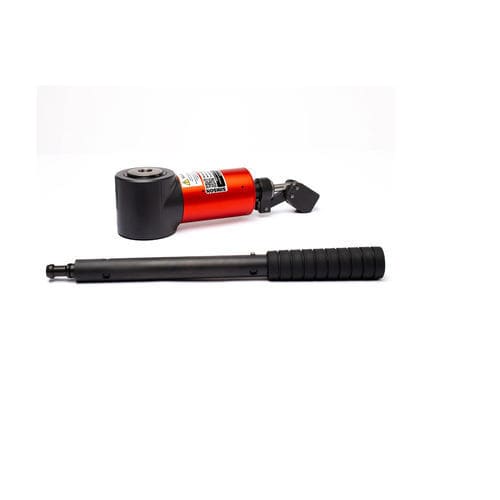

Flaschen-Hebebock 1030H Ø16,5 mm

hydraulisch10 t22 t

Produktübersicht
Die Simson Compact mit Hohlkolben ist ein Hydraulikaggregat, das geringes Gewicht, Benutzerfreundlichkeit und hohe Leistung kombiniert. Qualität und Zuverlässigkeit machen dieses Werkzeug für Fachleute weltweit geeignet.

Kurzangabe
825 bar / 10-113 Tonnen

Wesentliche Merkmale

• Hebekolben aus gehärtetem, hochfestem und korrosionsbeständigem Stahl: außergewöhnliche Haltbarkeit und stabile Leistung.
• Walzpolierter Zylinder mit verstärktem Korrosionsschutz: minimierter Reibungswiderstand und hohe Effizienz.
• Integriertes Sicherheitsventil: auf 825 bar voreingestellt (Pumpenseite) zum Schutz vor Überdruck.
• Robuste Sicherheitsmarge: Konstruktion mit Sicherheitsfaktor gegen Überlastung und Bruchsicherheit.
• Arbeitsdruck: 825 bar.

Flexibilität und Bedienkomfort

• Funktioniert in alle Richtungen dank vollständig geschlossenem Hydrauliksystem (Einsatz in beliebiger Position möglich).
• Wartungsfreie und wasserbeständige Konstruktion: Einsatz auch unter Wasser möglich.
• Versionen mit Außengewinde verfügbar für ausgewählte Modelle (Montage / Anschluss von Zubehör).
• 360° drehbare Pumpengriffhalterung mit zwei Schaftpositionen und Teleskop-Pumpenschaft für bessere Ergonomie und Manövrierbarkeit.
• Optionaler Druckmesser (Manometer) integrierbar für genaue Druckmessung.
• Entladeknopf (als Zubehör) zur einfachen Montage an vorhandenen Entladeschrauben; beim Entladen während des Hebens sollte immer der Pumpengriff verwendet werden.
• Abstandssätze als Zubehör erhältlich.

Produktliste (Produkte mit einstufiger Hydraulikpumpe)
Spalten: Modell SIMSON - Länge des Hubs (mm) - Kapazität Tonnen (kN) - Artikel - Bereich cm² - Gewicht kg - A mm - B mm - C mm - D Ø mm - E mm - F mm - G mm - H Ø mm - I mm - J Ø mm
1030H Ø16,5 mm - 30 - 10,7 (105) - 215630 - 13,47 - 4,2 - 73,5 - 104 - 16,5 - 40 - - - 262 - 70 - 127 - 60
1030H Ø20,5 mm - 30 - 10 (98,5) - 215632 - 12,57 - 4,2 - 73,5 - 104 - 20,5 - 40 - - - 262 - 70 - 127 - 60
1030HG M16 - 30 - 10,7 (105) - 215634 - 13,47 - 4,3 - 84 - 115 - M16 - 40 - - - 262 - 70 - 127 - 60
1030HG M20 - 30 - 10 (98,5) - 215636 - 12,57 - 4,3 - 84 - 115 - M20 - 40 - - - 262 - 70 - 127 - 60
1050H - 50 - 10 (98,5) - 215638 - 12,57 - 4,5 - 101 - 150 - 20,5 - 40 - M70x3 - 30 - 262 - 70 - 127 - 60
1050 HG - 50 - 10 (98,5) - 215640 - 12,57 - 4,6 - 111 - 161 - M20 - 40 - M70x3 - 30 - 262 - 70 - 127 - 60
1075H - 75 - 10 (98,5) - 215642 - 12,57 - 5,3 - 133 - 205 - 20,5 - 40 - M70x3 - 45 - 262 - 70 - 127 - 60
1075HG - 75 - 10 (98,5) - 215644 - 12,57 - 5,4 - 143 - 215 - M20 - 40 - M70x3 - 45 - 262 - 70 - 127 - 60
2325H - 25 - 22,6 (221) - 215646 - 28,3 - 6,1 - 79,5 - 104 - 24,5 - 60 - M90x3 - 14 - 288 - 98 - 140 - 60
2325HG - 25 - 22,5 (221) - 215648 - 28,3 - 6,4 - 109 - 134 - M24 - 60 - M90x3 - 14 - 288 - 98 - 140 - 60

Produkte mit zweistufiger Hydraulikpumpe (zweistufige Pumpe standard ab Modell 2175)
Spalten: Modell SIMSON - Länge des Hubs (mm) - Kapazität Tonnen (kN) - Artikel - Bereich cm² - Gewicht kg - A mm - B mm - C mm - D Ø mm - E mm - F mm - G mm - H Ø mm - I mm - J Ø mm
1030H Ø16,5 mm - 30 - 10,7 (105) - 215631 - 13,47 - 4,2 - 73,5 - 104 - 16,5 - 40 - - - 262 - 70 - 127 - 60
1030H Ø20,5 mm - 30 - 10 (98,5) - 215633 - 12,57 - 4,2 - 73,5 - 104 - 20,5 - 40 - - - 262 - 70 - 127 - 60
1030HG M16 - 30 - 10,7 (105) - 215635 - 13,47 - 4,3 - 84 - 115 - M16 - 40 - - - 262 - 70 - 127 - 60
1030HG M20 - 30 - 10 (98,5) - 215637 - 12,57 - 4,3 - 84 - 115 - M20 - 40 - - - 262 - 70 - 127 - 60
1050H - 50 - 10 (98,5) - 215639 - 12,57 - 4,5 - 101 - 150 - 20,5 - 40 - M70x3 - 30 - 262 - 70 - 127 - 60
1050HG - 50 - 10 (98,5) - 215641 - 12,57 - 4,6 - 111 - 161 - M20 - 40 - M70x3 - 30 - 262 - 70 - 127 - 60
1075H - 75 - 10 (98,5) - 215643 - 12,57 - 5,3 - 133 - 205 - 20,5 - 40 - M70x3 - 45 - 262 - 70 - 127 - 60
1075HG - 75 - 10 (98,5) - 215645 - 12,57 - 5,4 - 143 - 215 - M20 - 40 - M70x3 - 45 - 262 - 70 - 127 - 60
2325H - 25 - 22,5 (221) - 215647 - 28,3 - 6,1 - 109 - 134 - 24,5 - 60 - M90x3 - 14 - 288 - 98 - 140 - 60
2325HG - 25 - 22,5 (221) - 215649 - 28,3 - 6,4 - 109 - 134 - M24 - 60 - M90x3 - 14 - 288 - 98 - 140 - 60
2175H - 75 - 22,5 (221) - 215650 - 28,27 - 10,6 - 130 - 205 - 30,5 - 60 - M90x3 - 20 - 326 - 100 - 174 - 98
2175HG - 75 - 22,5 (221) - 215651 - 28,27 - 11,6 - 173 - 247 - M30 - 60 - M90x3 - 20 - 326 - 100 - 174 - 98
4355H - 55 - 43,7 (430) - 215652 - 54,79 - 14,6 - 130 - 185 - 40 - 80 - M120x3 - 20 - 353 - 131 - 186 - 98
4355HG - 55 - 43,7 (430) - 215653 - 54,79 - 14,6 - 177 - 232 - M39 - 80 - M120x3 - 20 - 353 - 131 - 186 - 98
11650H - 50 - 115,4 (1132) - 215654 - 144,5 - 37,6 - 134 - 184 - 56 - 100 - - - 436 - 214 - 225 - 98

Produktbeschreibung (zusätzliche Details)
Technisch fortschrittliches Design für maximale Sicherheit und Zuverlässigkeit. Wagenheber sind auf maximale Sicherheit, Präzision und Haltbarkeit ausgelegt - selbst unter anspruchsvollsten Bedingungen.

Zubehör und Optionen

• Entladeknopf als Zubehör zur einfachen Montage an vorhandenen Entladeschrauben (Bedienungsanleitung für Entlastungsknopf vorhanden).
• Abstandssätze als Zubehör erhältlich.
• Optionale Manometer-Integration (Modelle mit Manometer-Bildern dokumentiert).

Technische Dokumentation (verfügbare Dokumente)

• Ersatzteilliste (PDF)
• Messtabellen / Zeichnungen (PDF)
• Bedienungsanleitung (PDF)
• Zubehördokumentation (PDF)
• Assembly / Bedienungsanleitung für Entlastungsknopf (PDF)
• Produktkatalog (PDF)

Charakteristika / Technische Spezifikationen

• Arbeitsdruck: 825 bar (Sicherheitsventil auf Pumpenseite voreingestellt).
• Tragfähigkeitsbereich: ca. 10 bis 115,4 Tonnen (je nach Modell; Tabellen enthalten genaue Werte und Artikelnr.).
• Material Hebekolben: gehärteter, hochfester und korrosionsbeständiger Stahl.
• Zylinder: walzpoliert mit verstärktem Korrosionsschutz.
• Hydrauliksystem: vollständig geschlossen (betrieb in jeder Lage möglich), wartungsfrei und wasserbeständig.
• Pumpentyp: einstufige oder zweistufige Hydraulikpumpe (zweistufig ab Modell 2175 Standard).
• Optionen: Außengewinde-Versionen, integrierbares Manometer, 360° drehbare Pumpengriffhalterung, Teleskop-Pumpenschaft.
• Zubehör: Entladeknopf, Abstandssätze, diverse Montage- und Ersatzteile (siehe Ersatzteilliste).
