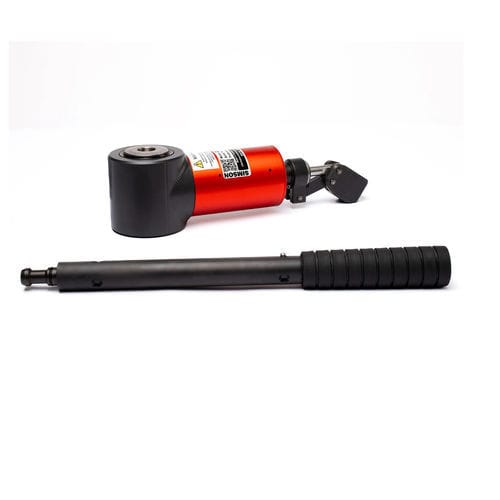

Hydraulikheber 1530

15 t23 t30 t

Kurzbeschreibung
Das Simson Compakt mit Vollkolben und Federrückzug ist eine kompakte Hydraulikheber‑Baureihe, die hohen Betriebsdruck in einem leichten, dicht verschlossenen Design bietet. Die Modelle decken Kapazitäten von 15,5 t bis 147,5 t ab (einzelne Modelle bis äquivalent 615 t gelistet). Betriebsdruck: 825 bar.

Produktbeschreibung
Technisch fortschrittliches Design für maximale Sicherheit und Zuverlässigkeit

• Hochfester Hubkolben mit verstärktem Korrosionsschutz für lange Lebensdauer und stabile Leistung.
• Walzpolierter Zylinder mit Korrosionsschutz, optimiert zur Minimierung von Reibung und zur Sicherstellung hoher Effizienz.
• Integriertes Sicherheitsventil auf der Pumpenseite, voreingestellt auf 825 bar zum Schutz gegen Überdruck.
• Robuste Sicherheitsmarge: Konstruktion gemäß anwendbaren Normen zur Vermeidung von Überlast und Bruch.
• Arbeitsdruck: 825 bar.

Entwickelt für maximale Flexibilität und Benutzerfreundlichkeit

• Vollständig geschlossenes Hydrauliksystem erlaubt Betrieb in jeder Lage und unter Wasser (wasserresistente, wartungsfreie Bauweise).
• Wartungsfreie Konstruktion, geeignet für anspruchsvolle Industrieeinsätze.
• Außengewinde‑Versionen an ausgewählten Modellen verfügbar für Montage oder Zubehörbefestigung.
• 360° drehbare Pumpengriffhalterung mit zwei Schaftpositionen und teleskopierbarem Pumpenschaft für bessere Ergonomie und Manövrierbarkeit in engen Bereichen.
• Optionales, integriertes Manometer für genaue Druckanzeige.

Optionale Zubehörteile und Optionen

• Optionale Druckköpfe (standardmäßig flacher Druckkopf geliefert). Geneigter Druckkopf und verlängerter Druckkopf mit Innengewinde je nach Anwendung verfügbar.
• Entladeknopf als Zubehör zur einfachen Montage an vorhandenen Entladeschrauben; beim Entladen während des Hebens sollte der Pumpengriff verwendet werden.
• Abstandssätze und weitere Montagezubehörteile erhältlich.

Produktliste (einstufige Hydraulikpumpe)
Überschrift: Modell | Hub (mm) | Kapazität (Tonnen (kN)) | Artikel | Bereich (cm²) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | H Ø (mm) | I (mm) | J Ø (mm)
1530 | 30 | 15,5 (155) | 215601 | 19,63 | 4,3 | 74 | 104 | - | 40 | - | - | 262 | 70 | 127 | 60
1550 | 50 | 15,5 (155) | 215603 | 19,63 | 5 | 101 | 156 | - | 40 | M70x3 | 30 | 262 | 70 | 127 | 60
1575 | 75 | 15,5 (155) | 215605 | 19,63 | 5,6 | 133 | 208 | - | 30 | M70x3 | 45 | 262 | 70 | 127 | 60
3030 | 30 | 30 (300) | 215607 | 38,48 | 6,1 | 81 | 111 | - | 40 | M90x3 | 14 | 288 | 98 | 140 | 60

Produktliste (zweistufige Hydraulikpumpe; zweistufig ab Modell 3475)
Überschrift: Modell | Hub (mm) | Kapazität (Tonnen (kN)) | Artikel | Bereich (cm²) | Gewicht (kg) | A (mm) | B (mm) | C (mm) | D Ø (mm) | E (mm) | F (mm) | G (mm) | H Ø (mm) | I (mm) | J Ø (mm)
1530 | 30 | 15,5 (155) | 215602 | 19,63 | 4,3 | 74 | 104 | - | 40 | - | - | 262 | 70 | 127 | 60
1550 | 50 | 15,5 (155) | 215604 | 19,63 | 5 | 101 | 156 | - | 40 | M70x3 | 30 | 262 | 70 | 127 | 60
1575 | 75 | 15,5 (155) | 215606 | 19,63 | 5,6 | 133 | 208 | - | 30 | M70x3 | 45 | 262 | 70 | 127 | 60
3030 | 30 | 30 (300) | 215608 | 38,48 | 6,1 | 81 | 111 | - | 40 | M90x3 | 14 | 288 | 98 | 140 | 60
3475 | 75 | 34 (340) | 215609 | 44,17 | 11,7 | 131 | 206 | - | 60 | M90x3 | 20 | 326 | 100 | 174 | 98
6255 | 55 | 61,5 (615) | 215610 | 78,54 | 15,9 | 132 | 182 | - | 80 | M120x3 | 20 | 353 | 131 | 186 | 98
15550 | 50 | 147,5 (1475) | 215611 | 188,68 | 41,9 | 134 | 184 | - | 100 | - | - | 436 | 214 | 225 | 98

Technische Dokumentation (auf der Seite aufgeführt)
Ersatzteilliste; Maßtabellen; Bedienungsanleitung; Zubehördokumentation (PDF); Montageanleitung für das Entlastungsventil; Simson Produktkatalog.

Technische Spezifikationen

• Arbeitsdruck: 825 bar (Sicherheitsventil voreingestellt auf 825 bar).
• Kapazitätsbereich: ca. 15,5 t bis 147,5 t je nach Modell (einige Modelle bis äquivalent 615 t).
• Hublängen: 30, 50, 55, 75 mm je nach Modell.
• Einstufige und zweistufige Pumpenvarianten; zweistufig ab Modell 3475 Standard.
• Standardmäßig flacher Druckkopf; geneigte und verlängerbare Druckköpfe mit Innengewinde optional.
• Geschlossenes, wartungsfreies Hydrauliksystem, walzpolierte Zylinder und Korrosionsschutz; für Unterwassereinsatz geeignet.
• 360° drehbare Pumpengriffhalterung mit teleskopischem Pumpenschaft für Ergonomie in engen Bereichen.
• Entladeknopf und Abstandssätze als Zubehör verfügbar.
