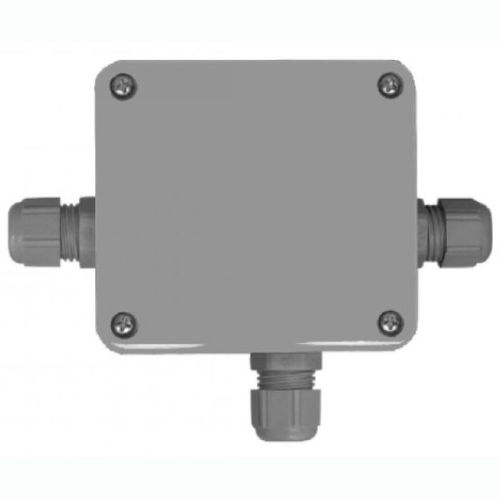

Der Temperaturaufnehmer ist für die Mehrpunktmessung der Temperatur mittels eines Standard-Pt100-Sensors ausgelegt. Insbesondere ist es für den Einsatz mit Bajonettsensoren konzipiert, die z.B. in Räuchereien eingesetzt werden. Er kann mit allen Pt100-Sensoren verwendet werden. Dieses Modul zeichnet sich durch eine sehr gute Kompensation des Einflusses des Anschlusskabelwiderstands auf das Ergebnis der Temperaturmessung aus. Nichtlineare Eigenschaften des Sensors werden digital linearisiert.
Eingänge: Temperatursensor: Pt 100; Messbereich -50°C ÷ +550°C; Messfehler ±0,2%
Stromaufnahme: 12 mA; während der Modbus-Übertragung: 65 mA
Betriebstemperatur: -40°C ÷ +85°C
Schutzart: IP 65
Stromversorgung: typ. 10V DC (9V DC ÷ 12V DC)
Kommunikationsschnittstelle: RS-485 / Modbus RTU
Lagertemperatur: -40°C ÷ +85°C
Gehäuseabmessungen: 80 x 82 x 55 mm x 82 x 55 mm
Befestigung: an der Wand, 2 Schrauben M3
Übertragungsparameter: 9600 Bit/Sekunde
Anschlusskabel: 4 Leiter (2 Versorgungsleiter + 2 Datenübertragungsleiter)
Anzahl der Module in einem Netzwerk : max. 127
Hinweise: Zulässiger Anschlusskabelwiderstand: bis zu 20 W in jedem Kabel!
---
