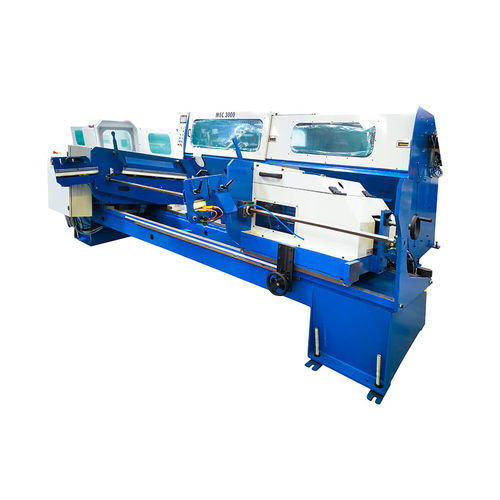

Elektrische Trennsäge MEC3000

hydraulischfür Metallfür Stahl

Overview
Die MEC3000 ist eine automatische Schneidlinie für Rohre und Profile (rund, quadratisch und rechteckig) und für den kontinuierlichen Industrieeinsatz ausgelegt. Sie verwaltet bis zu 10 konfigurierbare Schnittlängen mit integriertem Abfall- und Kopfstückmanagement. Zuführung über gummierte Rollen mit Stangenanschlag; der Schneidkopf ist um 45° auf prismatischen Führungen geneigt und servomotorisch angetrieben, was kontrollierte Geschwindigkeit und Stabilität ermöglicht.

Main Features

• Automatische Schneideeinheit für runde, quadratische und rechteckige Rohre/Profile
• Autonome Verwaltung von bis zu 10 Schnittlängen
• Integrierte Abfall- und Kopfstückverwaltung
• Zuführung durch gummierte Rollen und Stangenanschlag
• 45° geneigter Schneidkopf auf prismatischen Führungen, servomotorisch angetrieben
• Siemens Touchscreen-Bedienfeld zur Konfiguration und Überwachung

Operational Highlights

• Bearbeitbare Runddurchmesser: Ø12 – Ø100 mm
• Quadratische Querschnitte: 12 x 12 – 100 x 100 mm
• Rechteckige Profile: bis zu 100 x 80 mm
• Konfigurierbare Schnittlängen: Beispiel 20 – 3000 mm
• Bearbeitbare Längen Beispiele: 3 – 12 m (Laderoptionen 1,5–12 m)
• Positioniergenauigkeit: Beispiel ±0,18 mm; Schnitttoleranz Beispiel ±0,25 mm
• Schnittdrehzahl: 30 – 300 U/min
• Schnittzeit Beispiel: 1,5 – 9" (abhängig von Material und Schnitt)
• Klingenlebensdauer: bis zu 100.000 Schnitte (einsatzabhängig)
• Automatischer Vorschub mit bürstenlosen Motoren

Options and Modules

• Automatischer Rohrlader / Bündellader für kontinuierliche Zuführung
• Schneideeinheit mit integriertem Auswerfer/Entlader (vordere/ hintere Entladeoptionen)
• Mehrere programmierbare Entladepositionen und seitliche Entladerpositionen
• Hydraulische Energieeinheit
• Bürstenlose Motoren für Vorschub und Bewegung
• Sicherheitsbarrieren, Lichtschranken und Schutzvorrichtungen zur Einhaltung der Vorschriften
• Kundenspezifische Anlagenplanung und maßgeschneiderte Konfigurationen

Performance / Production

• Für den Dauerbetrieb ausgelegt (24/7-Einsatz möglich)
• Förder-/Handhabungsgeschwindigkeiten Beispiel: bis zu 300 m/min
• Bewegung des Schneidkopfs: Hochgeschwindigkeits-Positionierung (z. B. bis 300 m/min)
• Leistung Blattmotor Beispiel: 5,5 kW (je nach Konfiguration)
• Produktion: bis zu mehreren tausend Schnitten pro Schicht, abhängig von Material und Konfiguration

Compatibility and Materials

• Kompatible Materialien: Kohlenstoffstähle (z. B. C40, C45, S235JR), Baustahl/Legierungsstähle (z. B. S355J2), Edelstahl (AISI 304, 316), Aluminiumlegierungen (EN AW‑6060, 6082, 7075), Kupfer/ Messing/ Bronze Legierungen (CuZn37, CuSn12)

Mechanical / Installation Notes
Beispiel Ladelänge: 6 m Standard (optional 1,5–12 m). Schnittunit- und Gesamtmaschinenlängen sind modular und in der Konstruktionsphase anpassbar.

Customization & Support

• Jede Linie kann an die Betriebsbedingungen des Kunden angepasst werden; Simec analysiert den Prozess zur Entwicklung kundenspezifischer Schneidlinien
• Originalersatzteile auf Lager und technischer Kundendienst für Inbetriebnahme und Wartung

Technical specifications

• Model: MEC3000
• Bearbeitbarer Runddurchmesser: Ø12 – Ø100 mm
• Quadratische Querschnitte: 12 x 12 – 100 x 100 mm
• Rechteckige Querschnitte max.: 100 x 80 mm
• Zuschneidbare Längen (Beispiel): 20 – 3000 mm (konfigurierbar)
• Bearbeitbare Längen Beispiele: 3 – 12 m (Optionen 1,5–12 m)
• Anzahl konfigurierbarer Schnittlängen: bis zu 10
• Genauigkeit/ Toleranz: Beispiel ±0,18 mm; Schnitttoleranz Beispiel ±0,25 mm
• Schnittdrehzahl: 30 – 300 U/min
• Schnittzeit (Beispiel): 1,5 – 9"
• Leistung Blattmotor (Beispiel): 5,5 kW
• Klingenlebensdauer: bis zu 100.000 Schnitte (einsatzabhängig)
• Schneidkopfneigung: 45° auf prismatischen Führungen, servomotorisch angetrieben
• Entladung: programmierbare Positionen; Entladung konfigurierbar bis 5 m
• Steuerung: Siemens Touchscreen-Bedienfeld
