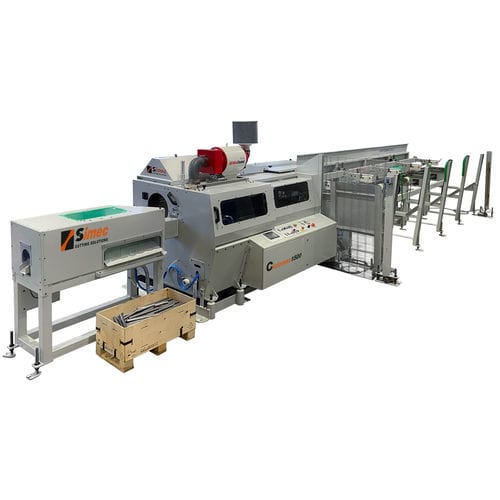

Elektrische Trennsäge CICLOMAX1500

für Metallfür Stahl

Übersicht
Schnelle automatische Kreissäge für präzises Schneiden von Rohren, Vollstäben und Profilen. Entwickelt für industrielle Fertigung mit automatischem Spannen, Positionieren und konfigurierbarer Entladung in drei Richtungen. Geeignet für Dauerbetrieb und Linienintegration.

Hauptfunktionen

• Automatische Kreissäge mit angegebener Toleranz ±0,1 mm (zuzüglich Blattabweichung) und zusätzlicher Genauigkeitsangabe ±0,15 mm.
• 45° geneigter Sägekopf, angetrieben von einem Servomotor auf prismatischen Führungen für Stabilität und Präzision.
• Materialpositionierung über Spannmechanismus auf Kugelumlaufspindel mit schnell wechselbaren prismatischen Backen.
• Bis zu 10 programmierbare Schnittlängen, die autonom verwaltet werden können.
• Entladesystem konfigurierbar in drei Richtungen: frontal, rückseitig und Abfall; Multipositionsentlader verfügbar.
• Blattmotor 7,5 kW, integrierter Zerkleinerer und Schmierung für intensiven Einsatz.

Zusätzliche Merkmale

• Bearbeitet Rundrohre, geschlossene Profile und Vollstäbe.
• Vervielfältigbarer/erweiterbarer Vorschub zur Erreichung von bis zu 3000 mm durch Wiederholung des Spannzyklus.
• Schnell wechselbare prismatische Backen und modulare Optionen für Lader/Entlader.
• Typische Schnittzeit 1,5–9 s je nach Material; Blattlebensdauer bis zu 100.000 Schnitte (abhängig von Bedingungen).
• Konfigurierbare Vorschub- und Blattdrehzahlbereiche (z. B. Greifer-Geschwindigkeit bis zu 90 m/min; einstellbare Drehzahl- und Vorschubbereiche).

Anwendungen

• Automatisches Schneiden von Rohren, Stangen und Profilen für die Serienproduktion, Zulieferer, Hydraulik/Pneumatik, Landwirtschaft, Fahrzeugkomponenten, Möbel- und Metallbau.

Technische Daten

• Modell: Ciclomax1500
• Genauigkeit / Toleranz: ±0,1 mm (Haupttext) — ebenfalls ±0,15 mm angegeben
• Schnittlängen: 15–1500 mm standard; erweiterbar auf 3000 mm durch Wiederholung des Spannzyklus
• Kapazität Rundrohre: bis Ø100–Ø102 mm
• Kapazität quadratische Profile: bis 80 x 80 mm
• Kapazität rechteckige Profile: bis 100 x 70 mm
• Kapazität Vollstäbe: bis Ø60 mm
• Arbeitsdurchmesser: 12–100 mm (angegeben)
• Bearbeitbare Länge: 3–12 m (angegeben)
• Schnittzeit: 1,5–9 s (abhängig vom Material)
• Blattmotor: 7,5 kW
• Vorschubsystem: Spannen über Kugelumlaufspindel; bis zu 10 programmierbare Längen
• Entladung: konfigurierbar frontal / rückseitig / Abfall; Multipositionsoptionen
• Optionen: automatischer Lader, Mehrfachentlader, Zerkleinerer, Schmiersystem, Hydraulikaggregat, Bedienfeld und Schutzeinrichtungen
