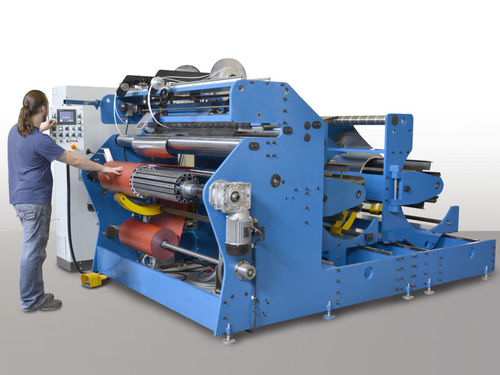

Folien-Spulmaschine BT-400-1600

für RollenSchnittsystemautomatisch

Übersicht
Die Wickelmaschine BT400-1600 ist für Niederspannungswicklungen mit Kupfer- und Aluminiumfolie ausgelegt und gefertigt, bei einer maximalen Wickelhöhe von 1600 mm. Wir fertigen die Einheiten nach den technischen Vorgaben des Kunden, um die benötigte Folienbreite und die Gesamtabmessungen zu gewährleisten. Auf Anfrage kann die Maschine ovale oder rechteckige Wicklungen herstellen.

Hauptmerkmale

• 1 oder 2 Abwickler für die Leiterfolie
• 1 Abwickler für das Isoliermaterial
• TIG-Schweißgerät mit automatischem oder manuellem Schweißmodus
• Elektronisches Zentriersystem für präzise Folienausrichtung
• Entgrat-/Pressvorrichtung
• Mehrfache Kantenfüllstreifen-Einheiten
• Benutzerfreundliches Touchscreen-Steuerfeld
• Synchronisiertes Aufwickelsystem für Leiter und Isolierpapier

Optionale Konfigurationen

• 2 Abwickler für das Isoliermaterial
• Kaltverschweißung
• Neuwickeln des Abwicklerpapiers
• Kreis- oder Ovalform
• Automatisches Schneidsystem für die Leiterfolie
• System zum Besäumen oder Schneiden des Isolierpapiers

Steuerung und Qualität
Das elektronische Ausrichtungs- und Spannsystem gewährleistet Wicklungen hoher Qualität. Das Schweißgerät kann im Automatik- oder Manuellbetrieb arbeiten, um Produktionsanforderungen zu erfüllen. Die Maschine integriert die synchronisierte Handhabung von Leiter und Isoliermaterial zur konstanten Einhaltung von Spannung und Register.

Wesentliche Vorteile

• Hohe Präzision
• Kompakte Maschine
• Hohe Produktivität mit einem einfachen, leicht zu bedienenden System
