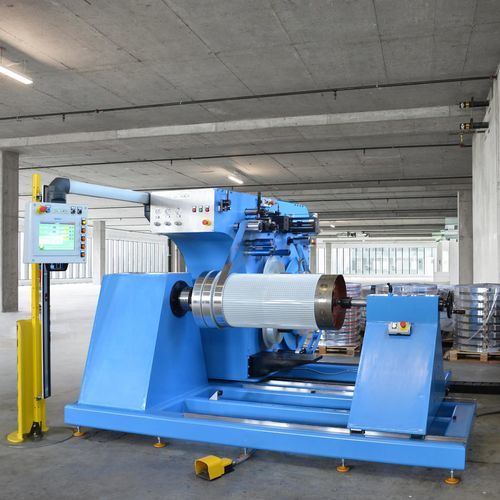

Bandspulmaschine AB series

mobilautomatischmotorisiert

Überblick
Die Bandwickelmaschine (Modelle AB 450–AB 1000) ist ausgelegt für das Wickeln direkt auf der Harzvergussform von vergossenen Transformatoren der Mittelspannung. Sie verarbeitet Aluminium- und Kupferbandleiter und ermöglicht Wickelhöhen bis 1700 mm. Das integrierte Steuerungssystem sorgt für reproduzierbare Wickelqualität und die Synchronisation von Leiter und Isolierpapier.

Hauptmerkmale

• Direktes Wickeln auf der Harzvergussform
• Kompatibel mit Aluminium- und Kupferbändern
• Standardkonfiguration: 1 Abwickler für Leiter; optional 1 oder 2 Abwickler für Isolierung
• TIG-Schweißgerät mit automatischem oder manuellem Modus
• Elektronische Zentrierung für präzise Bandausrichtung
• Verrundungs-/Gratpressvorrichtung und Walzensystem zur Kantenentfernung
• Leiterreinigungssystem und Wiederaufwicklung des Schutzpapiers
• Synchrones Aufwickeln von Leiter und Isolierpapier
• Touchscreen-Bedienung für einfache Handhabung

Technische Daten (Auszug)

• Maximale Wickelhöhe: 1700 mm
• Leiterbreite: 30–170 mm
• Leiterdicke: 0,2–1,6 mm
• Innendurchmesser Leiterwicklung: 300 / 400 mm
• Max. Wickeldurchmesser Leiter: bis 1000 mm
• Maximale Bandspannung: 1300 N
• Max. Spindeldrehzahl: 120 U/min
• Maschinengewicht: ca. 3800 kg
• Abmessungen: 2800 × 3250 × 1950 mm (H)
• Installierte Leistung: 6 kW, 380 V, Drehstrom

Optionen und Anpassungen

• Zweites Schweißsystem (TIG oder Punktschweißen)
• Individuelle Verriegelungs- und Papierführungslösungen
• Mobiler Abwicklerwagen und zusätzliche Automatisierungsbausteine

Bedienoberfläche und Wartung

• Programmierbare Wickelzyklen mit automatischem Stopp bei eingestellter Umdrehungszahl
• Echtzeitanzeige von Umdrehungen und Spannung auf der Steuerkonsole
• Bremssystem/Rückhaltevorrichtung an der Spindel zur Vermeidung von Lockerung
• Einfacher Zugang für Reinigung und routinemäßige Wartung
