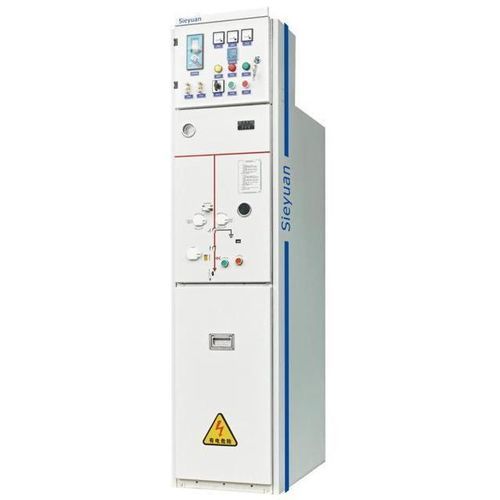

Gasisolierte Haupteinheit mit Ring MSR GREEN-12

trockenluftisoliertfür Stromnetzfür Verteiler

Produktübersicht
Das MSR GREEN-12 ist eine gasisolierte Ring Main Unit (RMU), die Clean Air (GWP <1) als Isoliermedium verwendet. Das Gerät verfügt über ein laser-geschweißtes Gastankgehäuse aus Edelstahl mit einer Leckagerate von ≤0,05% und einem mikro-positiven Innendruck von 0,07 MPa zur Erhöhung der Betriebssicherheit und zur Verringerung des Wartungsaufwands. Entsprechend den State Grid-Normen ausgelegt, bietet das MSR GREEN-12 eine mechanische Schaltwerkslebensdauer von 10.000 Zyklen, Teilentladung ≤10 pC und die Betriebsfortlaufklasse LSC2-PM, wodurch zuverlässiger Betrieb in unterschiedlichen Umgebungen bei reduzierten Lebenszykluskosten möglich ist.

Eigenschaften

• Beibehaltung der betrieblichen Merkmale von SF6-basierten RMUs bei Verzicht auf SF6
• Isoliermedium Clean Air: ungiftig und nicht brennbar, geeignet für breite Umgebungstemperaturbereiche
• Laser-geschweißtes Gastankgehäuse aus Edelstahl mit fortschrittlicher Dichtungstechnologie (Leckage ≤0,05%)
• Mikro-positiver Druck (0,07 MPa) für verbesserte dielektrische Stabilität
• Mechanische Lebensdauer des Leistungsschalters: 10.000 Zyklen für langfristige Schaltzuverlässigkeit

Konformität & Leistungsmerkmale

• Isoliermedium: Clean Air (GWP <1)
• Gastank: Laser-geschweißter Edelstahl, Leckage ≤0,05%
• Innendruck: Mikro-positiver Druck 0,07 MPa
• Mechanische Lebensdauer Schalter: 10.000 Zyklen
• Teilentladung: ≤10 pC
• Betriebsfortlaufklasse: LSC2-PM
• Ungiftiges und nicht brennbares Design
• Korrosionsbeständige Konstruktion für unterschiedliche Umgebungseinflüsse
• Kein Gasrecycling zur Senkung der Lebenszykluskosten

Technische Daten

• Modellbezeichnung: MSR GREEN-12
• Isoliermedium: Clean Air (globales Erwärmungspotential <1)
• Material Gastank: Edelstahl, laser-geschweißt
• Leckagerate: ≤0,05%
• Innendruck: Mikro-positiver Druck 0,07 MPa
• Mechanische Lebensdauer Schalter: 10.000 Zyklen
• Teilentladung: ≤10 pC
• Betriebsfortlauf: LSC2-PM
• Sicherheit: ungiftig, nicht brennbar
• Konstruktionsziel: Korrosionsbeständigkeit und Eignung für unterschiedliche Umgebungstemperaturen
