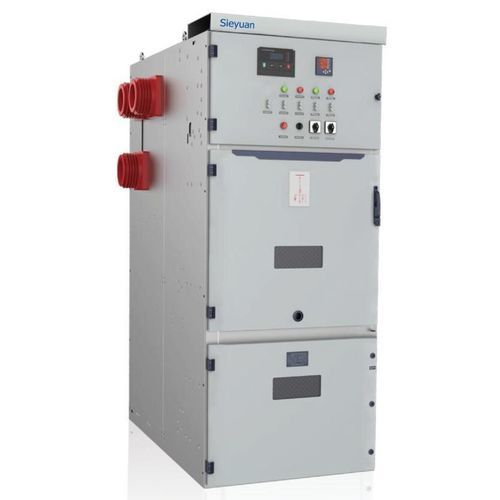

Dreiphasige Schaltanlage MSA-24

ACMittelspannungluftisoliert

Produktübersicht
Die luftisolierte, metallverkleidete Schaltanlage MSA-24 ist eine komplette Baugruppe für Dreiphasen-Wechselstrom (50/60 Hz) mit Sammelschienen- und teilbaren Sammelschienen-Systemen. Sie ist ausgelegt zum Empfang und zur Verteilung von Energie in 24-kV-Netzen sowie zur Umsetzung von Automatiksteuerung, Überwachung und Ereignisaufzeichnung der Stromkreise. Die Anlage umfasst herausnehmbare Leistungsschalter-Module und metallverkleidete, abgetrennte Abteile für sicheren Betrieb und Wartung.

Merkmale

• Vollständiges elektrisches Verriegelungssystem zur Sicherstellung korrekter Betriebssequenzen zwischen Abteilen und Geräten.
• Herausnehmbare Leistungsschalter-Einheiten mit Türverriegelung zum Personenschutz bei Einschub und Herausnahme.
• Abgeteiltes metal-clad-Design zur Trennung der Funktionsbereiche.
• Schutzart: IP4X.
• Kompatibel mit dreiphasigen AC 50/60 Hz Netzen und teilbaren Sammelschienen-Konfigurationen.

Eigenschaften / Technische Daten

• Produkttyp: Luftisolierte, metallverkleidete Schaltanlage (MSA-24).
• Isolation: Luftisoliert, metal-clad Konstruktion.
• System: Dreiphasen-Sammelschienen- und teilbares Sammelschienen-System.
• Bemessungsspannung: 24 kV (für 24-kV-Netze).
• Bemessungsfrequenz: 50 Hz / 60 Hz.
• Hauptfunktionen: Energieempfang und -verteilung; automatische Steuerung; Überwachung; Ereignisaufzeichnung.
• Sicherheit: Elektrische Verriegelungen und Türverriegelungen an herausnehmbaren Leistungsschaltern zum Personenschutz.
• Schutzgrad: IP4X.
• Konfiguration: Herausnehmbare Leistungsschalter-Abteile; metallverkleidete abgetrennte Abteile für Sicherheit und Wartungsfreundlichkeit.
