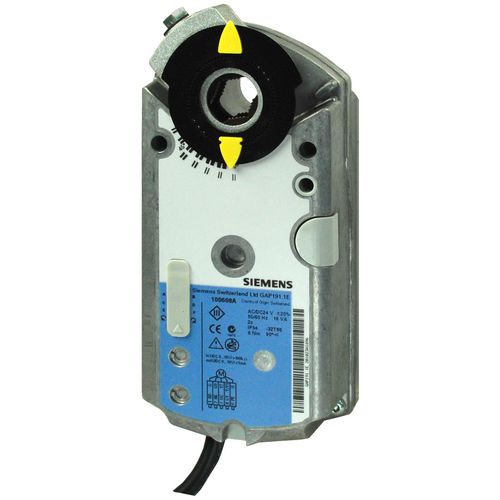

Elektromechanischer Klappenantrieb GAP191.1E

motorisiertdrehbar90°

Produktbeschreibung

• Schneller Drehantrieb für Luftklappen, 90° Hub, Nennmoment 6 Nm und Stellzeit 2 s
• Selbstzentrierender Achsadapter für Achsdurchmesser 6,4...20,5 mm / Vierkant 6,4...13 mm, min. Achslänge 20 mm
• Stellungsanzeige, einstellbarer mechanischer Endanschlag und Getriebeausrasttaste für Handverstellung
• Gehäuse aus Aluminiumdruckguss, Anschlusskabel 0,9 m, Schutzart IP54; Montage innen, wetterschutzgeschützt

Produktdaten
Typ: GAP191.1E
Artikel-Nr.: BPZ:GAP191.1E
Gewährleistung: 60 Monate
GTIN: 7612914074867

Dokumente (Auswahl)

• Datenblatt: Fast running actuators for air dampers GAP19..
• EN14175-6 Zertifikat HLBHA00200 - Damper
• EN14175-6 Zertifikat HLBHA00250 - Damper
• RCM Supplier's Declaration GAP…
• CE Declaration GAP...
• UKCA Declaration of Conformity GAP..
• Damper Actuator Laboratory (Umweltdeklarationen)
• EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators
• Montageanleitung: Rotary-type actuator GAP..1E, GNP..1E

Zubehör (Auswahl)

• ASK75.3 — Schutzzubehör für rotative/lineare Stellmotoren, Schutz gegen Staub und Spritzwasser
• ASC77.1E — Montagekit Endanschlag für Stellmotoren GCA, GBB, GIB, GMA und GEB
• ASC77.2E — Montagekit Doppelendanschlag für Stellmotoren GCA, GBB, GIB, GMA und GEB

Charakteristiken / Spezifikationen

• Drehmoment: 6 Nm
• Luftklappenfläche: 1 m²
• Drehwinkel: 90°
• Leistungsaufnahme: 30 VA, 22 W; Ruhezustand Leistung: 5 W
• Stellzeit: 2 s
• Kabellänge: 0,9 m
• Stellsignal / Steuerung: DC 0(2)...10 V, 0(4)...20 mA
• Schutzart: IP54
• Umgebungstemperatur (Betrieb): -32…50 °C
• Mediumstemperatur: -32…50 °C
• Umgebungsfeuchte (Betrieb): 95 % r.h.
• Abmessungen (B x H x T): 81 x 192 x 63 mm
• Betriebsspannung: AC/DC 24 V
• Sicherung: 6 A
• Stellungsrückmeldung: DC 0…10 V
• Hilfsschalter: 0
• Anzahl der Vollzyklen: 60000
• Bemessungs-Stossspannung: 800 V
• Wirksinn: Typ 1
• Verschmutzungsgrad: 3
• Montageort: Innenbereich, wettergeschützt
