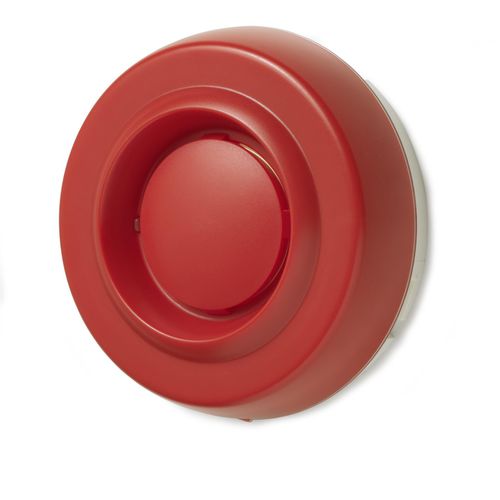

IP65-Schallgeber FDS224-R

wandmontiertDCEN 54

Produktübersicht
Der FDS224-R ist ein adressierbarer Schleifen-Signalgeber für Brandmeldeanlagen. Er bietet wählbare Töne und einstellbare Schallpegel für Alarm- und Evakuierungsstufen. Die Stromversorgung erfolgt über FDnet/C-NET; das Gerät verfügt über automatische akustische Überwachung und einen integrierten Leitungsisolator. Schutzart IP33C mit Sockel FDB226 oder IP65 mit Sockel FDB227. Zertifiziert nach EN54-3 und EN54-17.

Identifikation

• Typ / Modell: FDS224-R
• Bestellnummer: S54364-F1-A1
• Marke: Siemens

Hauptmerkmale

• 16 wählbare Töne
• Drei Lautstärkepegel (high/medium/low), Schallpegel 75–99 dB(A)
• Zwei Alarmstufen: Alarm und Evakuierung
• Loop-Versorgung über FDnet / C-NET (DC 12…33 V)
• Automatische akustische Funktionsüberwachung und integrierter Leitungsisolator
• Normen: EN 54-3, EN 54-17
• Schutzart: IP33C (mit Sockel FDB226); IP65 (mit Sockel FDB227)
• Einzeladresse

Zubehör und kompatible Sockel

• FDB226-R — Siemens Sockel (standard/tief)
• FDB227-R — Siemens Sockel (tief, witterungsbeständig)
• FDB226-W / FDB227-W — weiße Sockel
• FDBZ291 — Beschriftungsplatte
• FDPERM2015 — Metall-Kabelverschraubung
• FDTFM2015 — Befestigungs-Mutter M20x1,5
• FDBZ293 — Verriegelungsgerät für Melder
• DBZ1190-AA — Miniatur-Abzweigklemme
• DBZ1190-AB — Anschlussklemmen 2,5 mm²
• LP720 — Manipulationsschutz (Packung 100)

Technische Daten

• Normen: EN 54-3, EN 54-17
• Betriebsspannung: DC 12…33 V
• Betriebstemperatur: -25…70 °C
• Lagerungstemperatur: -30…+75 °C
• Betriebsstrom: 4 mA (tonaktiviert)
• Ruhestrom: 250 μA
• Anzahl Töne: 16
• Schallpegel: 75…99 dB(A)
• Kabelquerschnitt: 0.2…2.5 mm²
• Kommunikationsprotokoll: FDnet / C-NET
• Systemkompatibilität: FDnet -> FS20 (MP7); C-NET -> FS720 (IP7)
• Abmessungen (Ø x H): 116 x 42.7 mm
• Farbe: Flame red (~RAL 3000)
• Anzahl Adressen: 1
