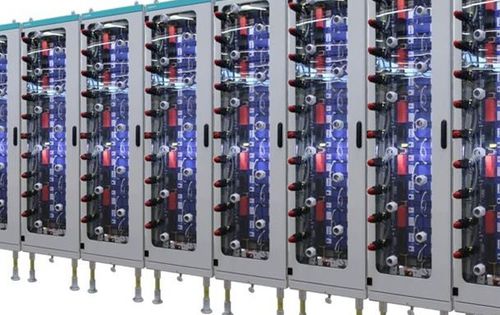

Blindleistungsregler SVC PLUS FS® (E-STATCOM)

Übersicht
Siemens Energy SVC PLUS FS® (E-STATCOM I SVC PLUS) ist ein Frequenzstabilisator, der die Systemträgheit nachbildet und bei Bedarf hohe Wirkleistung zur schnellen Frequenzstabilisierung einspeist. Zusätzlich stellt er dynamische Blindleistungskompensation und ein grid-forming-Regelkonzept bereit, um die Spannung zu stabilisieren und sofort auf Störungen zu reagieren.

Hauptmerkmale und Funktionen

• Trägheitsnachbildung durch schnelle Einspeisung/Absorption von Wirkleistung zur Stabilisierung der Netzfrequenz.
• Dynamische Blindleistungskompensation für Spannungsunterstützung und -stabilität.
• Großes Verbundfeld aus Superkondensatoren für Kurzzeitspeicher mit hoher Leistungsdichte und schnellen Lade-/Entladezyklen.
• Grid-forming-Regelung (software-emuliert) für sofortige Reaktion auf Systemereignisse und zukünftige Anpassungsfähigkeit.
• Modulare Multilevel-Converter-Technologie (MMC) für mehrstufige Spannungssynthese, reduzierte Oberschwingungen und Skalierbarkeit.
• Milli-Sekunden-Reaktion von Wirkleistung und Blindleistung auf Änderungen der Spannungsamplitude und Phasenlage.

Technische und betriebliche Vorteile

• Verhinderung von Kaskadenausfällen und Blackouts durch schnelle trägheitsartige Reaktion und hohe Wirkleistungsfähigkeit.
• Kompakter und kosteneffizienter Aufbau im Vergleich zu großen rotierenden Massen oder umfangreicher Batteriespeicherung.
• Hohe Flexibilität: einstellbare Regelparameter für Übertragungs-, Netzbetreiber- und Großkraftwerksanwendungen.
• Niedrige Betriebsgeräusche und keine direkten CO₂-Emissionen im Betrieb.

Anwendungen

• Frequenzstabilisierung in Übertragungs- und Verteilnetzen mit hoher Einspeisung erneuerbarer Energien.
• Spannungsregelung und Blindleistungsunterstützung zur Vermeidung von Spannungskollaps.
• Kurzfristiges Überbrücken von Inertieschwankungen und schnelle Frequenzantwort (FFR) zur Vermeidung von Lastabwurf oder Blackouts.
• Unterstützung der Integration inverterbasierter Erzeugung (Wind, Solar) und dynamische Lastkompensation (z. B. Rechenzentren).

Technische Daten

• Adaptierbar an beliebige Systemspannungsebenen
• Installierte Leistung (Snom): 300 MVA
• Wirkleistung (Pmax): ±200 MW
• Blindleistung (Qnom): ±300 MVar
• Verfügbare Kurzzeitspeicherenergie: 400 MJ (Aufskalierung möglich)
• Emulierte Trägheitsbeitrag: bis zu 6000 MJ
• Fläche: 4050 m² einschließlich Leistungstransformator
