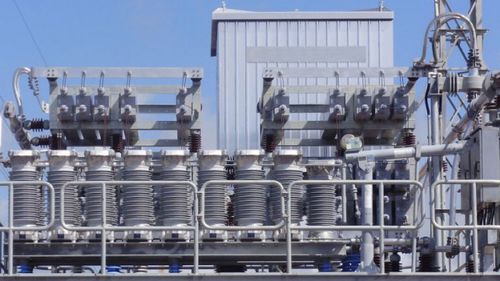

Kompensationssysem FSC

Überblick
Die Festserienkondensatoren (FSC) von Siemens Energy erhöhen die Übertragungskapazität neuer und bestehender Hochspannungs-Wechselstromleitungen und tragen zur Verbesserung der Netzqualität und Systemstabilität bei. Festserienkompensation ist eine wirtschaftliche Maßnahme zur Optimierung des Leistungsflusses und zur Stärkung der Netzresilienz, ohne umfangreiche neue Übertragungsinfrastrukturen errichten zu müssen.

Was ist Festserienkompensation?
Bei der Serienkompensation werden Kondensatorbänke in Reihe mit Freileitungen geschaltet, um die induktive Reaktanz der Leitung teilweise auszugleichen. Dadurch verringern sich lastabhängige Spannungsabfälle und der Übertragungswinkel, die Spannung am Einspeisepunkt steigt und die nutzbare Übertragungskapazität von Wechselstrom-Fernleitungen erhöht sich.

Wichtige Vorteile der Festserienkondensatoren von Siemens Energy

• Erhöhte Übertragungskapazität: Ausgleich der Leitungsimpedanz zur Verbesserung der nutzbaren Übertragungsfähigkeit ohne Neubau von Leitungen.
• Verbesserte Netzstabilität und Zuverlässigkeit: Reduzierung von Spannungsabfällen an Einspeisepunkten und Unterstützung stabiler Massenstromübertragung über lange Distanzen.
• Kosteneffizienz und Skalierbarkeit: modulare Lösungen zur Anpassung der Kapazität und stufenweisen Implementierung.
• Wartungsfreundlichkeit: Auslegung für Instandhaltung und Lifecycle-Support mit globalem Servicenetz.

Funktionsweise des FSC
Ein FSC schaltet ein Kondensatorbank in Serie mit dem Übertragungsleiter, um die induktive Reaktanz teilweise zu kompensieren. Dies führt zu einer höheren Spannung am Einspeisepunkt, einem reduzierten Übertragungswinkel und verbesserter Übertragungsfähigkeit. Schutz- und Fehlerbehandlungsmaßnahmen umfassen Metalloxid-Varistoren (MOV) und Bypass-Einrichtungen: Bei Erkennung eines Fehlers wird der FSC abgeschaltet und der Bypass-Leistungsschalter geschlossen. Für raschen Schutz bei Transienten kann eine gezündete Funkenstrecke Kondensatoren und MOV innerhalb von unter 1 ms überbrücken; lückenlose Schutzkonzepte sind dort möglich, wo sie lokal zulässig sind.

Anwendungsbereiche

• Großübertragungs-Korridore
• Fernstrecken Hochspannungs-Wechselstromleitungen
• Netzmodernisierung und Stabilitätsverbesserungsprojekte
• Integration erneuerbarer Energien mit Bedarf an Spannungssicherung und Blindleistungsregelung
• Industrielle Übertragungssysteme mit Bedarf an zuverlässiger und effizienter Übertragung

Warum Siemens Energy für FSC-Lösungen

• Branchenkenntnis: Jahrzehntelange Erfahrung in Serienkompensation und FACTS-Technologien.
• Maßgeschneiderte Auslegung: Ingenieurmäßige Lösungen, abgestimmt auf Netztopologie und Standortbedingungen.
• Interne Produktion: Hauptkomponenten in Eigenfertigung zur Sicherstellung von Qualität und Versorgungssicherheit.
• Weltweiter Support: Installation, Inbetriebnahme und Lifecycle-Services weltweit verfügbar.

Markttrends und zukünftige Entwicklungen
Die Festserienkompensation bleibt eine bewährte Lösung, während die Nachfrage nach flexibleren Konzepten wie thyristorgesteuerter Serienkompensation zunimmt. Entwicklungen betreffen verbesserte Schutzkonzepte, fortschrittliche Regelungsalgorithmen und eine stärkere Integration in die Netzautomatisierung zur Unterstützung widerstandsfähiger und nachhaltiger Übertragungsnetze.

Technische Merkmale / Spezifikationen

• Produkttyp: Festserienkondensator (FSC) — in Reihe geschalteter Kondensatorbank für Übertragungsleitungen.
• Hauptfunktion: Teilkompensation der induktiven Reaktanz der Leitung zur Erhöhung der Übertragungsfähigkeit und Verbesserung der Spannungsregulierung.
• Schutzkomponenten: Metalloxid-Varistoren (MOV); Bypass-Leistungsschalter für Fehlerfälle.
• Schnelle Schutzoption: Gezündete Funkenstrecke, die Kondensatoren und MOV in unter 1 ms überbrücken kann; lückenlose Lösungen möglich, wenn lokal zulässig.
• Betriebliche Wirkung: Erhöhung der Spannung am Einspeisepunkt, Reduzierung des Übertragungswinkels und der Spannungsabfälle in der Leitung.
• Anwendungen: Großkorridore, Fernstrecken HV AC-Leitungen, Netzmodernisierung, Integration erneuerbarer Energien, industrielle Übertragung.
• Fertigung: Hauptkomponenten in Eigenproduktion zur Sicherung von Qualität und Versorgung.
• Individualisierung: Ingenieurmäßige Lösungen, zugeschnitten auf Netz- und Standortbedingungen.
