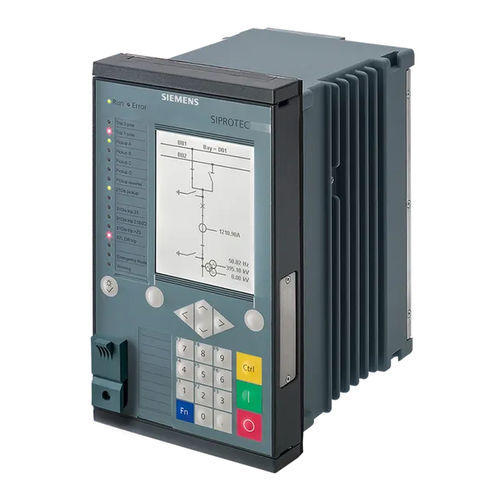

Differentialschutzrelais SIPROTEC 7SD82

Spannungfür Freileitungfür Schalttafelmontage

Leitungsdifferentialschutz SIPROTEC 7SD82 für den kostenoptimierten und kompakten Schutz von Mittel- und Hochspannungsleitungen. Das SIPROTEC 7SD82-Gerät bietet aufgrund seiner Kompaktheit und Flexibilität zukunftsfähige Lösungen für Schutz, Steuerung, Automatisierung, Überwachung und Power-Quality Basis. Eigenschaften Hauptfunktion: •Differentialschutz für Mittel- und Hoch-Spannung •Interoperabilität von SIPROTEC 4 und SIPROTEC 5 Leitungsschutzgeräten Auslösung: •3-polig, minimale Auslösezeit 19 ms Ein- und Ausgänge: •4 Stromwandler, •4 Spannungswandler, •11 oder 23 Binäreingänge, •9 oder 16 Binärausgänge Hardware-Flexibilität: •2 Mengengerüste für binäre Ein- und Ausgänge innerhalb des 1/3 Basismoduls verfügbar, es können keine 1/6 Erweiterungsmodule ergänzt werden, mit großem und kleinem Display verfügbar Funktionen Mit DIGSI 5 können alle Funktionen entsprechend den Anforderungen frei konfiguriert und kombiniert werden •Minimale Auslösezeit 19 ms •Hauptschutzfunktion Differentialschutz mit adaptivem Algorithmus für höchste Empfindlichkeit und Stabilität auch bei unterschiedlichsten Wandlerfehlern, Stromwandlersättigung und kapazitiven Ladeströmen •Gerichteter Reserveschutz und diverse Zusatzfunktionen •Erkennung von Erdschlüssen jeder Ausprägung in gelöschten und isolierte Netzen über folgende Funktionen: 3I0>, U0>, Wischer, cos φ, sin φ, Harmonische, ger. Erfassung intermittierender Erdschlüsse und Admittanz •Erdschlusserkennung über das Pulsortungsverfahren
