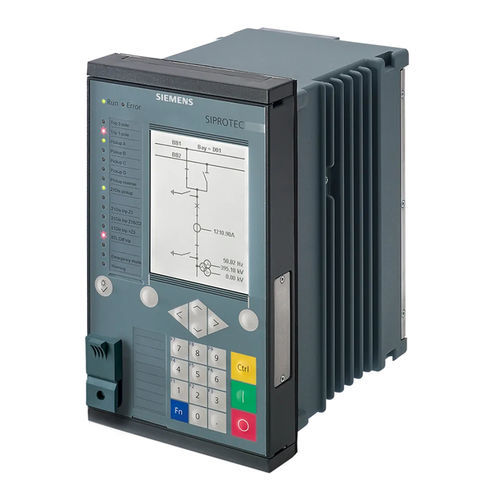

Distanzschutzrelais SIPROTEC 7SA series

LeistungImpulsfür Elektromotor

Die Distanzschutzgeräte SIPROTEC 7SA82/86/87 sind besonders für den Schutz von Leitungen in Mittel- und Hochspannungsanlagen ausgelegt. Aufgrund ihrer Flexibilität und dem leistungsfähigen Engineeringwerkzeug DIGSI 5 bieten die SIPROTEC 5-Geräte zukunftsfähige Systemlösungen mit hoher Investitionssicherheit und niedrigen Betriebskosten. Eigenschaften Hauptfunktion: •Distanzschutz für Mittel- und Hochspannungsanwendungen •Interoperabilität von SIPROTEC 4 und SIPROTEC 5 Leitungsschutzgeräten Auslösung: •3-polig, minimale Auslösezeit 19 ms Ein- und Ausgänge: •4 Stromwandler, •4 Spannungswandler, •11 oder 23 Binäreingänge, •9 oder 16 Binärausgänge Hardware-Flexibilität: •Verschiedene Hardware-Mengengerüste für binäre Ein- und Ausgänge innerhalb des 1/3 Basismoduls verfügbar, es können keine 1/6 Erweiterungsmodule ergänzt werden, mit großem und kleinem Display verfügbar Gehäusebreite: •1/3 x 19 Zoll Funktionen Mit DIGSI 5 können alle Funktionen entsprechend den Anforderungen frei konfiguriert und kombiniert werden. •Minimale Auslösezeit 19 ms •6 unabhängige Messschleifen (6-systemiger Distanzschutz) •Mehrere Distanzschutzfunktionen zur Auswahl: Klassisch, Reaktanzmethode (RMD), Impedanzschutz für Transformatoren •Gerichteter Reserveschutz und diverse Zusatzfunktionen •Erkennung von Erdschlüssen jeder Ausprägung in gelöschten und isolierte Netzen über folgende Funktionen: 3I0>, U0>, Wischer, cos φ, sin φ, Harmonische, ger. Erfassung intermittierender Erdschlüsse und Admittanz •Erdschlusserkennung über das Pulsortungsverfahren
