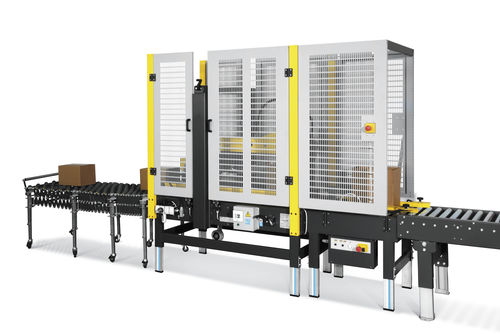

Faltschachtel-Verschließmaschine / 4 Klappen SM11 series

mit Klebebandautomatischvollautomatisch

Produktübersicht
Der SM11 ist eine automatische Festformat-Kartonverschließmaschine, ausgelegt für lange Produktionsläufe mit konstanten Kartonmaßen. Alle Formatänderungen erfolgen manuell; die Maschine bringt automatisch zwei selbstklebende Klebebandstreifen auf der oberen und unteren Mittellinie des Kartons an. Einstellung und Betrieb sind intuitiv und schnell, geeignet für kontinuierliche Verpackungslinien.

Vorteile

• Hoher Durchsatz bei Festformat-Serien
• Vollautomatischer Klebezyklus

Hauptmerkmale

• Automatische Vierklappen-Falteinrichtung
• Manuelle Anpassungen für Breite, Höhe und Länge mittels Handräder — typ. Rüstzeit: 1 Minute
• Seitliche Antriebsbänder: 2 × 75 mm Breite
• Bandgeschwindigkeit: 21 m/min
• Motoren: 2 × 0,13 kW
• Seitliche Druckrollen, um obere Klappen zusammenzuhalten
• Höhenverstellbare Arbeitshöhe: 500–750 mm
• Klebegeräte: 2 × K11R — 50 mm (Standard)
• Optional: 2 × K12R — 75 mm (verfügbar für SM116)
• Seitliche Schutzvorrichtungen mit elektro-pneumatischen Trennschaltern

Varianten und Kartonmaße
SM11
Kartonmaße
Min. L 200 mm W 150 mm H 100 mm
Max L 600 mm W 500 mm H 600 mm

SM11-I
Edelstahl-Ausführung

SA11
Rahmen der oberen Klebekopfbewegung gesteuert durch pneumatische Zylinder statt Handräder & Schrauben

SM11/4
Kartonmaße
Min. L 200 mm W 105 mm H 90 mm
Max. L 600 mm W 500 mm H 600 mm

SM116
Kartonmaße
Min. L 300 mm W 150 mm H 180 mm
Max. L 900 mm W 650 mm H 700 mm

Optionen

• 2 × K12R Klebeeinheiten — 75 mm (Modell SM11)
• Sensor für wenig / kein Klebeband
• AG21 motorisierte Indexeinheit mit Timer-Steuerung
• KS11 geräuscharme Klebeeinheit
• Edelstahl-Version (SM11-I)
• Höhere Beine (AS80)
• Rollen (AS77)
• Rollenförderer (RG)
• Ausziehbarer Förderer (GTL-GTR)

Ideal für

• Wein & Spirituosen
• Haushalt, Konsumgüter & Körperpflege
• Lebensmittel & Molkerei
• Pharmaindustrie
• E-Commerce

Technische Daten

• Maschinentyp: Automatische Festformat-Kartonverschließmaschine
• Klebebeschichtung: Zwei selbstklebende Streifen auf der oberen und unteren Mittellinie
• Einstellungen: Manuell (Handräder) für Breite, Höhe, Länge; Rüstzeit ≈ 1 Minute
• Antriebsbänder: 2 × 75 mm
• Bandgeschwindigkeit: 21 m/min
• Motoren: 2 × 0,13 kW
• Arbeitshöhe: verstellbar 500–750 mm
• Klebegeräte: 2 × K11R (50 mm) Standard; optional 2 × K12R (75 mm) für SM116
• Sicherheit: Seitenschutz mit elektro-pneumatischen Trennschaltern
• Materialoptionen: Standard und Edelstahl-Version (SM11-I)
• Varianten: SM11, SM11-I, SA11, SM11/4, SM116
• Verfügbares Zubehör: Indexeinheit, Förderer, Rollen, höhere Beine, Sensoren, geräuscharme Klebeeinheit
