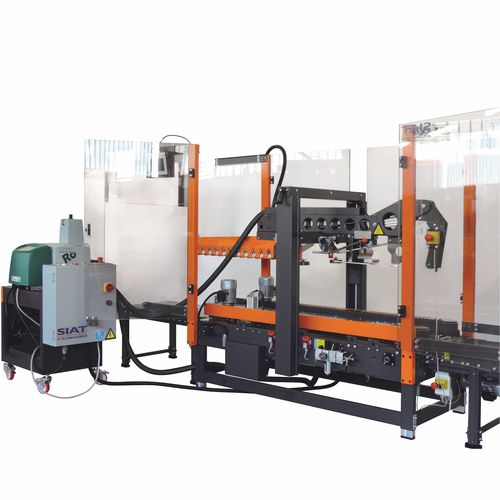

Hotmelt-Klebstoff Faltschachtel-Verschließmaschine HM11 series

automatisch

Produktübersicht
HM11 ist eine Baureihe automatischer Heißschmelz-Kartonverschließer, konzipiert für kontinuierliche Verpackungslinien. Die Maschine verschließt Kartons (mit bereits verschlossenen Bodenlaschen) durch Auftragen von Heißkleber: Kartons werden über Seitenantriebsbänder zugeführt; Injektoren applizieren vier Klebestreifen; Kompressionsrollen sorgen für das Andrücken der Laschen. Das System ist weitgehend automatisiert und erfordert den Eingriff des Bedieners nur zum Nachfüllen und Einstellen des Klebers. Schutzverkleidungen verhindern den Zugang zu beweglichen oder heißen Teilen.

Vorteile

• Automatische Oberklappen-Falteinrichtung
• 12 verschiedene Applikationsprogramme
• Bereit zur Integration in automatische Linien
• Einfache Bedienung

Hauptmerkmale

• HM11-TB: Automatische Oberklappen-Falteinrichtung; manuelle Einstellung für verschiedene Kartongrößen über Handgriffe; Seitenantriebsbänder (2 x 75 mm Breite jeweils); Bandgeschwindigkeit 21 m/min; 2 Motoren 0,18 kW jeweils; Ober- und Unterklebeapplikator trägt Kleber auf obere und untere Laschen auf, bevor die Oberklappen gefaltet werden; ROBATECH® Heißklebeapplikator auf externem Wagen mit 5 kg Behälter, Schlauch und Spender; Spender regelt Klebertemperatur und -menge; Speicherung von Verschlussprogrammen; Timer zur Vorheiz-Einstellung; Einstellung der Kartonabmessungen; seitliche Schutzvorrichtungen mit Schaltern zum Trennen elektro-pneumatischer Schaltkreise; Bedienfeld mit Hauptschalter, Start/Stopp, Not-Aus und Lichtschranken zur Kontrolle verklebter Kartons; Leistung bis zu 1000 St/h; einstellbare Arbeitshöhe 500 – 750 mm; OMRON PLC; Kartonmaße: Min L 200 x W 180 x H 150 mm; Max L 450 x W 450 x H 600 mm
• HM11-T: Automatische Oberklappen-Falteinrichtung; manuelle Einstellung für verschiedene Kartongrößen über Handgriffe; Seitenantriebsbänder (2 x 75 mm Breite jeweils); Bandgeschwindigkeit 21 m/min; 2 Motoren 0,18 kW jeweils; Oberklebeapplikator trägt Kleber auf die oberen Laschen auf, bevor die Oberklappen gefaltet werden; ROBATECH® Heißklebeapplikator auf externem Wagen mit 5 kg Behälter, Schlauch und Spender; Spender regelt Klebertemperatur und -menge; Speicherung von Verschlussprogrammen; Timer zur Vorheiz-Einstellung; Einstellung der Kartonabmessungen; seitliche Schutzvorrichtungen mit Schaltern zum Trennen elektro-pneumatischer Schaltkreise; Bedienfeld mit Hauptschalter, Start/Stopp, Not-Aus und Lichtschranken zur Kontrolle verklebter Kartons; Leistung bis zu 1200 St/h; einstellbare Arbeitshöhe 500 – 750 mm; OMRON PLC; Kartonmaße: Min L 200 x W 180 x H 150 mm; Max L 600 x W 500 x H 600 mm

Optionen

• Andere PLC-Marken auf Anfrage
• Andere Heißklebespender auf Anfrage (PREO, NORDSON und andere Marken)
• Höhere Standbeine (AS80)
• Rollen (AS77)
• Rollenförderer (RG)
• Ausziehbarer Förderer (GTL-GTR)

Geeignet für diese Branchen

• WEIN & SPIRITUOSEN
• HAUSHALT, KONSUM & KÖRPERPFLEGE
• LEBENSMITTEL & MILCHPRODUKTE
• PHARMAZEUTISCHE INDUSTRIE

Technische Daten

• Technologie: Automatische Heißklebe-Kartonsiegelmaschine (Auftrag von Heißkleber)
• Baureihe / Modell: HM11 (Varianten: HM11-TB, HM11-T)
• Antrieb: Seitenantriebsbänder (2 x 75 mm)
• Bandgeschwindigkeit: 21 m/min
• Motoren: 2 x 0,18 kW
• Klebersystem: ROBATECH® Heißklebeapplikator auf externem Wagen mit 5 kg Behälter; Spender reguliert Temperatur und Volumen (andere Marken auf Anfrage)
• Klebeanwendung: HM11-TB Ober- & Unterapplikator; HM11-T Oberapplikator
• Verschlussprogramme: Speicherung von Programmen; Timer für Vorheiz-Einstellung
• Steuerung: OMRON PLC; Bedienfeld mit Hauptschalter, Start/Stopp, Not-Aus und Lichtschranken
• Sicherheit: Seitliche Schutzvorrichtungen mit Schaltern zum Trennen elektro-pneumatischer Schaltkreise; Schutzverkleidungen zur Verhinderung von Kontakt mit beweglichen/heißen Teilen
• Durchsatz: bis zu 1000 St/h (HM11-TB); bis zu 1200 St/h (HM11-T)
• Einstellbare Arbeitshöhe: 500 – 750 mm
• Kartonmaße HM11-TB: Min L 200 x W 180 x H 150 mm; Max L 450 x W 450 x H 600 mm
• Kartonmaße HM11-T: Min L 200 x W 180 x H 150 mm; Max L 600 x W 500 x H 600 mm
• Zusätzliche Zubehörteile: höhere Standbeine, Rollen, Rollenförderer, ausziehbarer Förderer
• Integration: Bereit zur Integration in automatische Linien
