Wasser-Wasser-Wärmepumpe

HochtemperaturWarmwasserenergiesparend

Produktübersicht

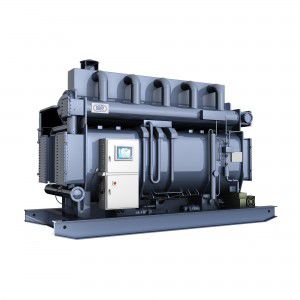

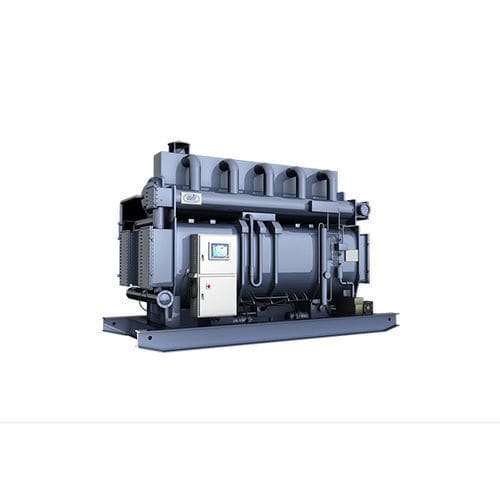

Die Lithiumbromid (LiBr) Absorptionswärmepumpe ist eine thermisch betriebene Wärmepumpe, die auf Vakuum-Absorptionstechnologie basiert. Sie wird von Wärmequellen wie Dampf, Verbrennung von Erdgas, Rauchgas oder überhitztem Warmwasser betrieben und nicht durch konventionellen Strom. Die Anlage nutzt Niedertemperaturwärme (Kühlwasser, Geothermiewasser, Kondensationswasser von Rauchgasen, Abwasser aus Industrieprozessen) und hebt diese auf Zwischen- und Hochtemperatur-Warmwasser für industrielle Prozesse, Komfortheizung und Fernwärme an.

Informationen
LiBr-Absorptionswärmepumpen werden in zwei Kategorien angeboten: Kategorie 1 gewinnt Wärme aus Niedertemperaturquellen rück und liefert Austrittstemperaturen von 40–100°C; Kategorie 2 erschließt Wärme aus Zwischentemperaturquellen und liefert überhitztes Warmwasser bei 100–170°C.

Energieeinsparung
Etwa 40 % oder mehr der Wärme aus Niedertemperaturquellen kann zurückgewonnen werden, anstatt verloren zu gehen. Abhängig von Antriebsquelle und Standortbedingungen kann der Wirkungsgrad (COP) der Shuangliang Einheiten der 1. Kategorie 1,6–2,4 erreichen.

Funktion
Die Einheiten der 1. Kategorie eignen sich zur Erzeugung von 40–100°C Warmwasser für verschiedene industrielle Prozesse, Komfortheizung und Fernwärme; die 2. Kategorie liefert 100–170°C überhitztes Warmwasser, wenn höhere Temperaturen benötigt werden.

Leistungsbereich

• Heizung: 1 MW ~ 100 MW

Antriebsquellen

• Dampf
• Warmwasser
• Rauchgas
• Erdgas
• Leichtöl
• Biogas

Typische Fälle

• Datang Xigu Wärmekraftwerk (Lanzhou, China) — 6×LiBr Absorptionswärmepumpen; Gesamtheizleistung: 290,76 MW
• Universität Bern (Schweiz) — LiBr Absorptionswärmepumpe 1. Kategorie; Gesamtheizleistung: 930 kW
• AFK (München, Deutschland) — Direktbefeuerte Absorptionswärmepumpe 1. Kategorie; Gesamtheizleistung: 5000 kW

Technische Daten

• Produkttyp: Lithiumbromid (LiBr) Absorptionswärmepumpe
• Kategorien: 1. Kategorie (Niedertemperaturquelle) und 2. Kategorie (Zwischentemperaturquelle)
• Austrittstemperaturbereich: 1. Kategorie 40–100°C; 2. Kategorie 100–170°C
• Geschätzte Energie­rückgewinnung: ~40% oder mehr
• Leistungszahl (COP) für 1. Kategorie: ca. 1,6–2,4
• Heizleistungsbereich: 1 MW bis 100 MW
• Antriebsquellen: Dampf, Warmwasser, Rauchgas, Erdgas, Leichtöl, Biogas
• Anwendungen: industrielle Prozesse, Komfortheizung, Fernwärme
