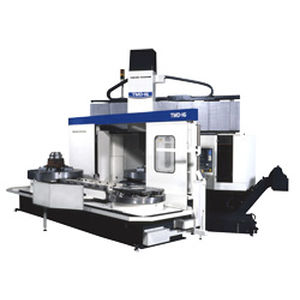

Dreh-Fräszentrum / CNC TMD series

vertikal3-AchsHochgeschwindigkeit

Ein hochmodernes, hochpräzises 3-Achsen-Drehzentrum mit Schwerzerspanungsfunktionen Wichtigste Merkmale Ein fortschrittliches, hochgeschwindigkeits- und hochpräzisionsgesteuertes 3-Achsen-Drehzentrum für die Schwerzerspanung. Basierend auf unseren universellen vertikalen Drehautomaten der TUD-Baureihe beinhaltet die TMD-Baureihe auch Fräs- und Tischindexfunktionen wie Fräsen, Ausbohren, Bohren und Gewindeschneiden, die alle in nur einer Werkstückaufspannung durchgeführt werden können. Verbesserte Bearbeitungsmöglichkeiten Ein schrittweiser Positionierungsmechanismus bewegt die Querschiene in 250mm-Schritten [750mm für TMD-20] vertikal um maximal 500mm für praktisch alle Werkstückhöhen. Der geschlossene Schienenkopf in Einzelblockbauweise umschließt einen quadratischen Stößel von 220x220mm. Maximale Schnittkraft des Stößels: 2500 kgf (5500 lbf). Lineare Bearbeitung durch die gleichzeitige Steuerung der X- und C-Achse. (Polare Interpolation) Hohe Geschwindigkeit und hohe Genauigkeit Extrem steife lineare Rollenführungen an der X-Achse. Stark reduzierte thermische Verlagerung durch symmetrische Anordnung des Motors und symmetrischen Aufbau von Tisch und Ständer Hervorragende Bedienbarkeit Ein leicht zugängliches Bedienfeld mit zentraler Steuerung aller Betriebsfunktionen Für einen noch höheren Grad an Automatik und Arbeitsersparnis Ein automatischer Werkzeugwechsler (ATC) und ein automatischer Palettenwechsler (APC) sind optional erhältlich
