E-Paper-Displaymodul TYKEGM042001T09

TFTmit kapazitivem TouchscreenPunktmatrix

Produktübersicht

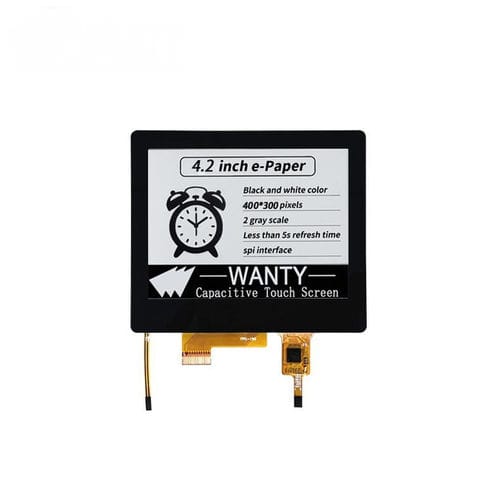

Das 4,2 Zoll E-Paper-Modul TYKEGM042001T09 integriert ein 400×300 hochauflösendes E-Ink-Panel mit eingebauter Frontbeleuchtung und optionalem kapazitivem Touch-Panel. Entwickelt für sehr geringen Energieverbrauch und langfristige Inhaltsanzeige, bietet es papierähnliche Lesbarkeit bei direkter Sonneneinstrahlung und schlechten Lichtverhältnissen. Geeignet für industrielle, medizinische und IoT-Anwendungen, die klare Anzeige, Benutzerinteraktion und Energieeffizienz benötigen.

Merkmale

• Displaygröße: 4,2 Zoll
• Auflösung: 400 (H) × 300 (V) Punktmatrix (119 DPI)
• Touch: Kapazitives Touch-Panel (resistiv optional)
• Frontbeleuchtung: Integriert für Sichtbarkeit bei schwachem Licht
• Niedriger Energieverbrauch: Strom nur beim Aktualisieren des Bildschirms
• Schnittstellen: Häufig SPI; I2C oder schnellere Schnittstellen möglich

Vorteile

• Batteriefreundlicher Betrieb — Energie wird hauptsächlich beim Refresh verwendet
• Hohe Lesbarkeit — E-Ink-Kontrast kombiniert mit Frontbeleuchtung für alle Lichtverhältnisse
• Intuitive Steuerung — Unterstützung für kapazitiven Touch zur Benutzerinteraktion
• Stabile Bildanzeige — Inhalte bleiben ohne permanente Stromversorgung bestehen
• Kompakt und leicht — geeignet für tragbare oder handgehaltene Geräte
• Flexible Integration — passt zu medizinischen Geräten, Industriewerkzeugen, Smart-Tags, E-Readern und IoT-Systemen

Technische Daten (Tabelle)
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 400(H)×300(V) | -
2 | Screen Size | 4.2 | Inch
3 | DPI | 119 | -
4 | Active Area | 84.80 (H)×63.60 (V) | mm
5 | Pixel Pitch | 0.212×0.212 | mm
6 | TFT Area | 91.0 (H)×77.0 (V) | mm
7 | Outline Dimension | 91.0 (H)×95.5 (V) ×1.001(T) | mm
8 | Pixel Configuration | Rectangle | -
9 | Driver IC | SEE330 | -
10 | Module Weight | TBD±10% | g

Anpassung & Integration
Anpassungsoptionen umfassen Touch-Typ (kapazitiv oder resistiv), Formanpassung, Controller-Board-Modifikationen und Schnittstellenauswahl entsprechend den Projektanforderungen.

Technische Spezifikationen

• Modell: TYKEGM042001T09
• Auflösung: 400 (H) × 300 (V) (Punktmatrix)
• Displaygröße: 4,2 Zoll
• DPI: 119
• Aktive Fläche: 84.80 (H) × 63.60 (V) mm
• Pixel Pitch: 0.212 × 0.212 mm
• TFT-Bereich: 91.0 (H) × 77.0 (V) mm
• Außenmaße: 91.0 (H) × 95.5 (V) × 1.001 (T) mm
• Pixelanordnung: Rechteckig
• Driver IC: SEE330
• Modulgewicht: TBD ±10% g
• Touch: Kapazitives Touch-Panel (resistiv optional)
• Frontbeleuchtung: Integrierte Frontbeleuchtung für Sichtbarkeit bei schwachem Licht
• Stromversorgung: Sehr niedriger Energieverbrauch; Energie hauptsächlich beim Aktualisieren
• Schnittstellen: Häufig SPI verwendet; I2C oder schnellere Schnittstellen möglich
• Typische Anwendungen: Medizinische Geräte, Industriewerkzeuge, Smart-Tags, E-Reader und IoT-Geräte
