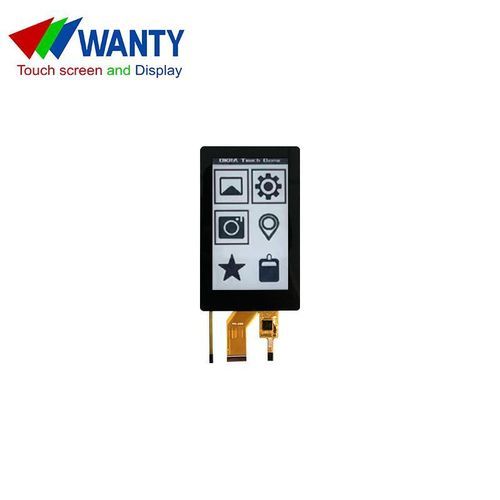

E-Paper-Displaymodul TYKEGM037001T01

TFTmit kapazitivem TouchscreenPunktmatrix

Übersicht
Das 3,7-Zoll E Ink-Display TYKEGM037001T01 vereint ein kapazitives Touchpanel und eine stromsparende Frontbeleuchtung und bietet eine reflektive, energieeffiziente Anzeige­lösung für batteriebetriebene und stets aktive Geräte. Mit einer Auflösung von 416×240 (130 PPI) und nahezu 180° Betrachtungswinkel eignet es sich für Smart Labels, Handgeräte und tragbare Notizgeräte.

Eigenschaften

• Ultra‑niedriger Stromverbrauch: E Ink‑Reflexionstechnologie verbraucht nur beim Bildschirm‑Refresh Energie.
• In hellem Sonnenlicht ablesbar: Reflektierendes Panel behält Sichtbarkeit bei direkter Sonneneinstrahlung, geeignet für den Außeneinsatz.
• Integrierte Frontbeleuchtung: Niedrigleistungs‑Frontbeleuchtung für den Einsatz bei schwacher Beleuchtung ohne Hintergrundbeleuchtung.
• Augenfreundliches Display: Kein Flimmern und geringe Blaulicht‑Emission für komfortables, langes Betrachten.
• Großer Betrachtungswinkel: Nahezu 180° Sichtbarkeit aus unterschiedlichen Positionen.
• Touch‑Funktion: Integriertes kapazitives Touchpanel für präzise, responsive Bedienung.
• Kompakt und leicht: Kleines Format für den Einsatz in platzbegrenzten oder tragbaren Produkten.
• Flexible Schnittstellen: Unterstützt SPI, I²C und andere Standard‑Schnittstellen zur Systemintegration.

Vorteile

• Gute Lesbarkeit in verschiedenen Umgebungen durch die Kombination aus reflektierendem E Ink und Frontbeleuchtung.
• Reduzierte Augenbelastung und komfortables Langzeitsehen durch flimmerfreies Display und geringe Blaulicht‑Emission.
• Verbesserte Benutzerinteraktion durch kapazitives Touch.
• Einfache Integration in kompakte oder tragbare Produkte.
• Energieeffizient und langlebig, geeignet für wartungsarme Anwendungen.

Produktion & Lager

• Produktionsstatus: In Produktion
• Lagerbestand: 10 Stück

Mechanische Daten
NO. | ITEM | SPECIFICATION | UNIT
1 | Dot Matrix | 416(H)×240(V) | -
2 | Screen Size | 3.7 | Inch
3 | Pixels Per Inch | 130 | -
4 | ActiveArea | 81.536(H)×47.04(V) | mm
5 | Pixel Pitch | 0.196×0.196 | mm
6 | TFT Area | 92.99(H)×53.00(V) | mm
7 | Outline Dimension | 128.99(H)×53.00(V)×0.912(D) | mm
8 | Pixel Configuration | Square | -
9 | Driver IC | SEE370 | -
10 | Module Weight | TBD±10% | Gram

Anpassung & Integrationshinweise

• Touch‑Panel‑Integration: Kapazitives Touch kann integriert werden; es können Anpassungen an Rahmen oder Zubehör erforderlich sein.
• Eigener Display‑Treiber: Möglich bei speziellen Anforderungen; Entwicklungsexpertise und Programmierung erforderlich.
• Frontbeleuchtung: E‑Paper‑Displays sind reflektiv und benötigen meist keine Hintergrundbeleuchtung; das Modul enthält eine Frontbeleuchtung für schwach beleuchtete Umgebungen.
• Hardware‑Design: Touch‑Projekte können ein individuelles PCB‑Layout und entsprechende Design‑Tools erfordern.

Hersteller
Der Hersteller erfüllt internationale Qualitätsnormen. Über 10 Jahre Markterfahrung. Direkter Werkslieferant für wettbewerbsfähige Preise und hohen Mehrwert.

Eigenschaften / technische Spezifikationen

• Modell: TYKEGM037001T01
• Auflösung: 416(H)×240(V)
• Bildschirmgröße: 3.7 Inch
• PPI: 130
• Aktive Fläche: 81.536(H)×47.04(V) mm
• Pixelpitch: 0.196×0.196 mm
• TFT‑Fläche: 92.99(H)×53.00(V) mm
• Außenmaß: 128.99(H)×53.00(V)×0.912(D) mm
• Pixelkonfiguration: Quadratisch
• Driver IC: SEE370
• Modulgewicht: TBD±10% g
• Interfaces: SPI, I²C und weitere unterstützte Schnittstellen
• Touch: Option integriertes kapazitives Touchpanel
• Frontbeleuchtung: Integrierte stromsparende Frontbeleuchtung
• Betrachtungswinkel: Nahezu 180°
• Typische Anwendungen: Smart Labels, Handgeräte, tragbare Notizgeräte
