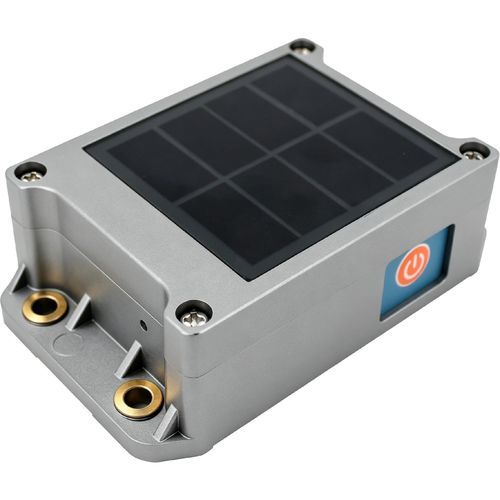

Leichtgewichtiges attitude and heading reference system BDA450

Produktbeschreibung
Der BDA450 ist ein Bluetooth-Ausgangs-Dynamiklage-Sensor, entwickelt für industrielle und mobile Plattformen, die präzise Echtzeit-Orientierungsdaten benötigen. Das Gerät kombiniert dreiachsige Beschleuniger, dreiachsige Gyroskope, Temperaturkompensation und Kalman-Filterung, um stabile Roll-, Nick- und Kursausgaben sowie Rohdaten von Beschleunigung und Gyroskop bereitzustellen. Bluetooth 5.1 (BLE) mit BLE-DFU ermöglicht drahtlose Datenübertragung und Firmware-Updates. Das Gerät kann solar- oder batteriebetrieben werden und ist in einem PPS-Gehäuse mit IP67-Schutz für raue Einsatzbedingungen untergebracht.

Hauptmerkmale

• Niedriges Rauschverhalten
• Bluetooth 5.1 (BLE) Wireless-Ausgang mit DFU-Firmware-Update
• Solarunterstützte / langdauernde Batterieversorgung
• Echtzeit 3D-Dynamiklagenmessung
• Maximale Aktualisierungsrate: 100 Hz
• Hohe Driftstabilität und Temperaturkompensation

Anwendungsbereiche

• Nivellierung und Steuerung von Baumaschinen
• Brücken- und Dammüberwachung
• Neigungssteuerung für Präzisionsinstrumente
• Winkelsteuerung in medizinischen Geräten
• Lage-/Navigationsunterstützung für unterirdische Bohranlagen
• Vermessung und Ausrichtung von Eisenbahngleisen
• Neigungsbasierte Orientierungsmesstechnik für Maschinen
• Neigungs- und Stabilitätsüberwachung geologischer Geräte

Abmessungen

• Gehäusegröße: L96 × W59.5 × H31 mm
• Einbaumaß: L83 × W31 × H6 mm
• Montage: 4 × M5-Schrauben

Technische Daten (Tabelle)
Modell: BDA450
Messbereich: Roll ±180°, Pitch ±90°, Azimuth ±180° (Anfangswert beim Einschalten = 0°)
Gemessene Achsen: X / Y / Z
Roll & Pitch statische Genauigkeit (@25℃): ±0.05°
Roll & Pitch dynamische Genauigkeit (rms @25℃): ±0.1°
Gyro-Bereich: ±300°/s
Gyro Null-Drift-Stabilität (10s Glättung): 8.5°/h
Gyro Winkel-Random-Walk (Allan): 0.25°/sqrt(h)
Beschleunigungsbereich: ±8 g
Beschleunigungs-Bias-Stabilität (10s Mittel): 0.1 mg
Beschleunigungs-Bias-Instabilität (Allan): 0.005 mg
Geschwindigkeits-Random-Walk (Allan): 0.005 m/s/sqrt(h)
Nullpunkt-Temperaturkoeffizient (-20~70℃): ±0.01°/℃
Sensitivitäts-Temperaturkoeffizient (-20~70℃): ≤100 ppm/℃
Startzeit: ≤3.5 s
Ansprechzeit: 0.01 s
Elektromagnetische Verträglichkeit: Nach EN61000 und GBT17626
Empfindlichkeit Empfang: -96 dBm
Sendleistung: 8 dBm
Bluetooth-Übertragungsreichweite: bis zu 50 m (frei, ohne Hindernisse)
Bluetooth-Frequenzbereich: 2405–2480 MHz (16 Kanäle)
Betriebsdauer (Akku voll geladen): ~20 Tage (25℃, 8 h Betrieb/Tag, 16 h Schlafmodus)
Isolationswiderstand: ≥100 MΩ
Stoßfestigkeit: 100 g @ 11 ms dreiachsig (Halbsinus)
Vibrationsfestigkeit: 10 grms, 10–1000 Hz
Schutzart: IP67
Gehäusematerial: PPS Kunststoff
Gewicht: ≤230 g (ohne Kabel)

Technische Spezifikationen

• Modell: BDA450
• Ausgang: Bluetooth 5.1 (BLE), BLE DFU Firmware-Upgrade
• Aktualisierungsrate: bis zu 100 Hz
• Gemessene Achsen: X/Y/Z — Roll/Pitch/Azimut
• Statische Genauigkeit (Roll & Pitch @25℃): ±0.05°
• Dynamische Genauigkeit (Roll & Pitch rms @25℃): ±0.1°
• Gyroskop: ±300°/s; Null-Bias-Stabilität: 8.5°/h; ARW: 0.25°/sqrt(h)
• Beschleuniger: ±8 g; Bias-Stabilität: 0.1 mg; Bias-Instabilität: 0.005 mg
• Temperaturkoeffizienten: Null ±0.01°/℃; Sensitivität ≤100 ppm/℃
• Bluetooth TX-Leistung: 8 dBm; RX-Empfindlichkeit: -96 dBm; Band: 2405–2480 MHz
• Bluetooth-Reichweite: bis zu 50 m in freiem Feld; Sichtlinie typ. ~40 m je nach Umgebung
• Einschaltzeit ≤3.5 s; Ansprechzeit 0.01 s; Batterielebensdauer ~20 Tage (typisch)
• Schutzart: IP67; Isolation ≥100 MΩ
• Stoß/Vibration: 100 g @11 ms Stoß; 10 grms 10–1000 Hz Vibration
• Gehäuse: PPS Kunststoff; Gewicht ≤230 g (ohne Kabel)
• Abmessungen: Gehäuse L96×W59.5×H31 mm; Einbau L83×W31×H6 mm; Montage 4×M5 Schrauben
