Datensteckverbinder

mit SchraubverriegelungM162+4 polig

Produktübersicht

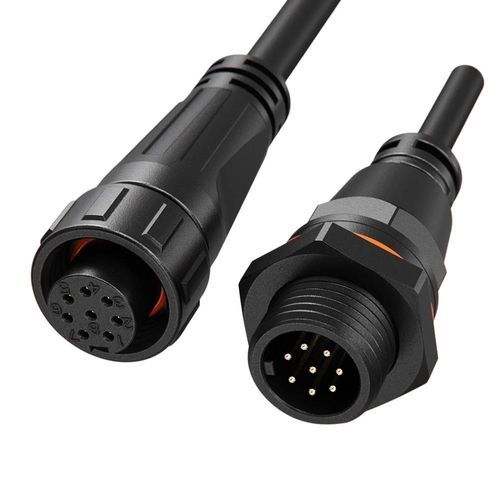

5A 8-poliger wasserdichter Signalsteckverbinder mit Schraubverriegelung und Schutzart IP68. Erhältlich als vor Ort montierbare Variante oder als mit Kabel verpresste Ausführung. Optimiert für hohe Signaldichte im M16-Gehäuse bei gleichzeitiger mechanischer und Umweltbeständigkeit für Außen- und Industrie-Sensorinstallationen.

Hauptmerkmale

• 8-polige Signaldichte – 8 Signalkontakte, 5A/60V, Kontakte Φ1.0 mm zur Maximierung der Anschlüsse auf kleinem M16-Raumbedarf.
• Schraubverriegelung – Gewindekupplung für sichere, vibrationsresistente Verbindungen.
• IP68 wasserdicht – Vollständig gegen Staub und Wasser abgedichtet, geeignet für Außen- und rauhe Umgebungen.
• Vielseitige Anwendungen – Geeignet für Sensornetzwerke, Encoder, Fieldbus- und Steueranschlüsse.
• Montageoptionen – Feldmontierbar oder mit Kabel vergossen verfügbar.
• Globale Zertifizierungen – ISO9001 Produktionsstandard mit CE, UL, RoHS und optionaler TUV-Werkszertifizierung.

Spezifikationen (Tabellenansicht)
Produktdetails | Specification 1 | Specification 2 | Specification 3 | Specification 4 | Specification 5 | Specification 6 | Specification 7
Kontaktanzahl | 2 Pin | 3 Pin | 4 Pin | 5 Pin | 2+4 Pin | 7 Pin | 8 Pin
Kontaktdurchmesser X Anzahl | 1.5mm | 1.5mm | 1.5mm | 1.0mm | 1.5+1.0mm | 1.0mm | 1.0mm
Strombelastbarkeit | 10A | 10A | 10A | 8A | 10A+5A | 5A | 5A
Spannungsbewertung | 300V | 300V | 125V | 125V | 125V+60V | 60V | 60V
Durchschlagsfestigkeit | 1500V | 1500V | 1500V | 1500V | 500V | 500V | 500V
Kabelführung | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.5mm²-1.0mm² (20-18AWG) | 0.75+0.5mm² (18+20AWG) | 0.75+0.5mm² (18+20AWG) | 0.3mm²-0.5mm² (24-20AWG) | 0.3mm²-0.5mm² (24-20AWG)
Durchmesserbereich | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm | MAX φ3.6mm
Schutzart | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68
Anschlussart | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung | Schraubverriegelung
Brennverhalten | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0 | UL94-V0
Betriebstemperatur | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C | -40°C – 105°C
Zertifizierung | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS | ISO9001, CE, UL, RoHS

Anwendungen & Vorteile

• Entwickelt für Sensornetzwerke und datenempfindliche Fieldbus-Systeme, die kompakte, zuverlässige Signalverbindungen erfordern.
• Die Schraubkupplung bietet vibrationsresistente Verbindungen für industrielle Einsätze.
• IP68-Schutz und großer Betriebstemperaturbereich machen ihn geeignet für Außeninstallationen und raue Umgebungen.
• Flammschutzgehäuse (UL94-V0) und hohe Steckzyklenfestigkeit reduzieren Wartungs- und Austauschkosten.

Technische Daten

• Modellfamilie: M16
• Kontaktanzahl (typisch für dieses SKU): 8 Kontakte
• Kontaktdurchmesser: Φ1.0 mm
• Bemessungsstrom: 5A (pro Signalkontakt)
• Bemessungsspannung: 60V
• Durchschlagspannung: 500V
• Kabelfquerschnitt Kompatibilität: 0.3mm²–0.5mm² (24–20 AWG)
• Maximaler Kabelaußendurchmesser: MAX φ3.6 mm
• Schutzart: IP68
• Anschlussmethode: Schraubverriegelung (gewindekupplung)
• Brennverhalten: UL94-V0
• Betriebstemperaturbereich: -40°C bis 105°C
• Zertifizierungen: ISO9001, CE, UL, RoHS (UL/TUV Werkszertifizierung verfügbar)
