Datensteckverbinder
StromversorgungKabel zu Kabelmit Verriegelung

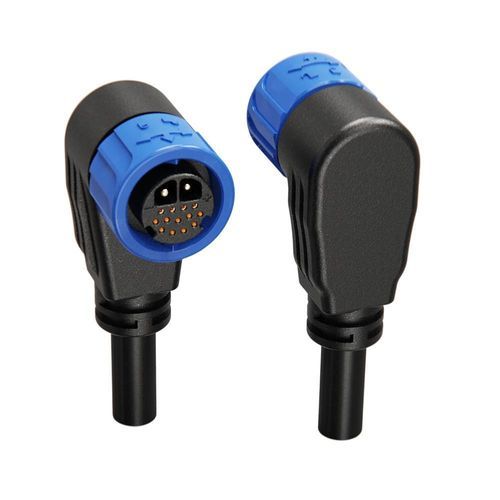

Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung - Bild - 2
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung - Bild - 3
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung - Bild - 4
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung - Bild - 5
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung - Bild - 6
Datensteckverbinder - Shenzhen Jnicon Technology Co., Ltd. - Stromversorgung / Kabel zu Kabel / mit Verriegelung - Bild - 7
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Daten, Stromversorgung
Format
Kabel zu Kabel
Verbindungtyp
mit Verriegelung, Push-to-Lock
Größe
M23
Elektrische Merkmale
8 polig, 15 polig, 6 polig
Material
Kunststoff, Kupfer, goldbeschichtet
Schutzfaktor
IP67, IP69K
Weitere Eigenschaft
wasserdicht, schwerentflammbar, mit Kabelverschraubung
Primärstrom

5 A, 15 A, 20 A, 50 A

Spannung

60 V, 125 V, 300 V

Betriebstemperatur

Max: 105 °C
(221 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Produktübersicht
  • Hochdichte 15-polige Bauweise – 2 Powerkontakte (20A, φ2.4mm) und 13 Signalkontakte (5A, φ1.0mm) in einem kompakten M23-Gehäuse für beengte Einbausituationen.
  • Push-Lock Verriegelung – Werkzeugfreier, selbstverriegelnder Push-Connector für schnelle Steck-/Lösevorgänge und stabile Verbindungen bei Vibrationen.
  • IP67 Schutzart – Vollständig abgedichtet gegen Staub und zeitweilige Eintauchen (IP67).
  • Flexible Kabellösung – Unterstützt Kabel 0.3mm²–6mm² (24–9 AWG), max. Außen-Ø φ16mm.
  • Signalqualität & Sicherheit – Kupferlegierungskontakte mit Gold-/Silberbeschichtung; Gehäuse UL94 V-0.


Produktspezifikationen
  • Polbelegung: 15 Pole (2 Power + 13 Signal).
  • Strombelastbarkeit: 20A (Powerkontakte φ2.4mm) + 5A (Signalkontakte φ1.0mm).
  • Spannungsangabe: typ. 125V (Power) + 60V (Signal); variantabhängig.
  • Prüfspannung: bis zu 3000V (variantabhängig).
  • Kabelbereich: 0.3mm²–6mm² (24–9 AWG); max. Kabel-Ø φ16mm.
  • Schutzart: IP67; IP69K auf Anfrage erhältlich.


Technische Merkmale
  • Serie: M23-Familie.
  • Kontaktmaterial: Kupferlegierung mit Gold- oder Silberplattierung für Korrosionsbeständigkeit und bessere Leitfähigkeit.
  • Optionen Polzahl: 6 (2+4), 8 (2+1+5), 15 (2+13).
  • Verbindungsart: Push-Lock (werkzeugfrei, selbstverriegelnd).
  • Flammschutz: Gehäuse UL94 V-0.
  • Betriebstemperatur: -40°C bis 105°C (einige Varianten bis 125°C).
  • Steckzyklen: ≥500 Steckzyklen.
  • Beispielkabel: 0.3mm²–6mm² (24–9 AWG).
  • Max. Kabeldurchmesser: φ16mm.
  • Verfügbare Zertifizierungen: ISO9001, CE, UL, RoHS, TUV (je nach Anwendung).
  • Optionale Anpassungen: IP69K, alternative Beschichtungen oder individuelle Kabelverschraubungen und Dichtungen.


Typische Anwendungen
  • Industrielle Sensoren und Aktoren.
  • Datenübertragung in Anlagenautomation und Steuerungssystemen.
  • Robotik, Motion-Control und Werkzeugmaschinen.
  • Außenanlagen und Reinigungsanlagen mit Anforderungen an wasserdichte Verbindungen.


Bestellung & Fertigung
  • Hergestellt in ISO9001-zertifizierten Werken mit Chargenrückverfolgbarkeit.
  • Kontaktieren Sie den Lieferanten für Muster, Datenblätter und Anpassungsoptionen (IP69K, Kabelverschraubungen, Beschichtungen).
