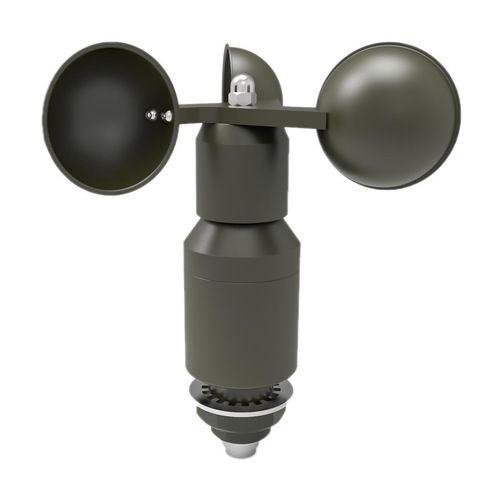

Schalensternanemometer FA19

IP66für Schifffahrtsanwendungenwartungsfrei

Übersicht
Der FA19 ist ein wartungsfreier Offshore-Windgeschwindigkeitssensor, ausgelegt für den Einsatz in stark korrosiven Meeresumgebungen (C5-M). Spezialkorrosionsbeständige Lager und ein Vollmetallgehäuse aus Aluminiumlegierung 6061 mit Hartanodisierung bieten Schutz gegen Korrosion und Abrieb. Mehrere durchgehende und versetzte berührungsfreie Labyrinthdichtungen mit optimierten Kavitätsverhältnissen gewährleisten die Schutzart IP66. Der Sensor eignet sich für präzise Windmessungen in rauen Bedingungen wie starken Winden, Sandstürmen und marinen Umgebungen.

Hauptmerkmale

• Berührungslose magnetische Messung mit importiertem Magnetsonden-Chip für hohe Genauigkeit und starke Störfestigkeit.
• Optimierte multiple durchgehende und versetzte Labyrinthe zur Erreichung von IP66.
• Vollmetallkonstruktion: Gehäuse aus 6061 Aluminiumlegierung (hartanodisiert); außenliegende Teile aus Edelstahl 316.
• Spezialkorrosionsbeständige Lager, geeignet für Offshore-Umgebungen C5-M.
• Fehlertolerantes Kabeldesign, das Sensorschäden bei falscher Verdrahtung verhindert.
• Mehrstufiger Blitz-, ESD- und Überspannungsschutz (IEC61000-4-2/4-5).
• Anschlüsse: Aviation-Steckverbinder mit 6-adrigem geschirmtem Kabel (4×0.5mm² + 2×1mm²).

Anwendungsbereiche

• Windmessungen für Offshore- und Onshore-Windkraft
• Meteorologische Überwachung von Schiffen und Fahrzeugen
• Küsten- und Hafenwetterstationen
• Umweltüberwachung an Bahnstrecken und Autobahnen
• Katastrophenvorsorge- und Notfallsysteme

Elektrische Spezifikationen

• Nennspannung: 12VDC–30VDC
• Betriebsstrom: 50 mA max
• ESD: IEC61000-4-2 (Kontakt ±8kV, Luft ±15kV)
• Überspannung: IEC61000-4-5 (Leitung-Leitung ±6kV, Leitung-Erde ±4kV)
• Messprinzip: berührungslose magnetische Codeabtastung
• Verdrahtung: Aviation-Steckverbinder
• Kabel: 6-adrig geschirmt (4×0.5mm² + 2×1mm²)

Mechanische Spezifikationen

• Farbe: hartanodisiertes Natur
• Gehäusematerial: 6061 Aluminiumlegierung, hartanodisiert
• Windbechermaterial: 5052, hartanodisiert
• Lagerwerkstoff: spezielle korrosionsbeständige Lager
• Gewicht: 0,4 kg
• Montage: Ø27–Ø30 mm Durchgangsmontage oder G 3/4 Außengewinde
• Betriebstemperatur: -40°C bis +70°C
• Feuchte: 0–100% r.F. (IEC60068-2-3)
• Vibration: 5–10Hz d=3mm; 10–500Hz a=2g
• Schutzart: IP66 (IEC60529)

Meteorologische Spezifikationen

• Anlaufgrenze: ≤0,5 m/s (bei 20°C)
• Überlebenswindgeschwindigkeit: >75 m/s
• Messbereich: 0–50 m/s
• Auflösung: 0,1 m/s
• Genauigkeit: ±0,5 m/s (V<16 m/s); ±3% (16 ≤ V ≤ 60 m/s); ±5% (V>60 m/s)

Modell & technische Zusammenfassung

• Modell: FA19
• Messprinzip: berührungslose magnetische Codeabtastung
• Nennspannung: 12VDC–30VDC
• Max. Betriebsstrom: 50 mA
• Schutzart: IP66
• Materialien: Gehäuse 6061 Aluminium (hartanodisiert); Edelstahlteile 316; Windbecher 5052
• Lager: korrosionsbeständig (C5-M geeignet)
• Montage: Ø27–Ø30 mm / G 3/4 Außengewinde
• Betriebstemperatur: -40°C bis +70°C
• Windbereich: 0–50 m/s; Auflösung 0,1 m/s; Genauigkeit gemäß Spezifikation
