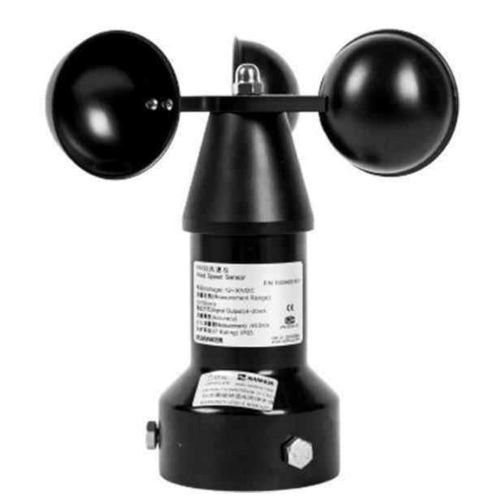

Schalensternanemometer FA13

IP65mit integrierter Elektronikmit mA-Ausgang

Überblick
Der Windgeschwindigkeitssensor FA13 ist für industrielle und Außeneinsätze konzipiert. Er verfügt über integrierten Schutz gegen Funkstörungen (RF), EMI und Blitzüberspannungen sowie über einen empfindlichen Temperatursensor und eine automatische PTC-Heizung zum Frostschutz. Die Windbecher sind aus Edelstahl, das Gehäuse aus Aluminiumlegierung mit Polyesterbeschichtung und Labyrinthverbindung für verbesserte Dichtung. Die interne Elektronik ist mit Konformbeschichtung und Verguss geschützt gegen Wasser, Salznebel und Staub. Verschiedene Ausgangsvarianten (UART, Strom, RS485) erleichtern die Integration.

Eigenschaften

• Nicht-kontaktierende magnetische Messtechnik für lange Lebensdauer.
• Hohe Genauigkeit und Zuverlässigkeit mit niedrigem Anlaufwert.
• Großer Messbereich 0–50 m/s und Windbeständigkeit >70 m/s.
• Edelstahl-Windbecher (SS304) und hochwertige Lager (SS440C) für raue Umgebungen.
• Aluminiumlegierungsgehäuse mit Polyesterbeschichtung und IP65-Schutz.
• Integrierter Temperatursensor und automatische PTC-Heizung für Frostbedingungen.
• Verfügbare Ausgänge: UART (FA131), 4–20 mA/Strom (FA133), RS485 (FA134).

Produktbeschreibung und Anwendung
Die FA13-Serie ist für Windüberwachung und Datenerfassung bei Baumaschinen, Containerkranen, Wetterstationen, Kraftwerken und Verkehrssystemen ausgelegt. Die dichte Bauweise und Überspannungs-/ESD-/EMV-Schutz machen sie geeignet für Industrie- und Offshore-Standorte. Einfache Montage mit Aviation-Steckverbinder und wartungsarm.

Allgemeine Spezifikationen
Produktname: Windgeschwindigkeitssensor
Serienname: FA13
Produktmodell: FA131 UART / FA133 Stromsignal / FA134 RS485-Signal

Elektrisch
Nennspannung: DC 12V–30V
Betriebsstrom: Max. 50 mA
Heizspannung: DC 18V–30V
Heizleistung: ≤50 W (PTC-Autoheizung)
Blitzüberspannung: IEC 61000-4-5 4 kV/2 kA
Elektrostatische Entladung: IEC 61000-4-2 Luft 16 kV / Kontakt 8 kV

Mechanisch
Gehäusematerial: Aluminiumlegierung mit Polyesterbeschichtung
Windbecher: SS304
Lager: SS440C
Feuchtigkeit: 0%–100% RH
Betriebstemperatur: Ta -40°C bis +70°C
Schutzart: IEC 60529 IP65
Verkabelung: Aviation-Steckverbinder
Gehäusefarbe: Schwarz RAL9005
Gewicht: 0.6 kg

Meteorologisch
Anlaufwert: ≤0.5 m/s (bei 20°C)
Windwiderstand: >70 m/s
Bereich: 0–50 m/s
Genauigkeit: ±0.5 m/s (V̇ <5 m/s) ; ±3% (V̇ >5 m/s)
Auflösung: 0.1 m/s

Zertifizierungskennzeichnung
CMC: Lizenz zur Herstellung von Messinstrumenten

Hinweise
Verfügbare Ausgangsoptionen: UART (FA131), Strom (4–20 mA, FA133) oder RS485 (FA134). Integrierter Schutz gegen Überspannungen, ESD und EMI sowie automatische PTC-Heizung enthalten.
