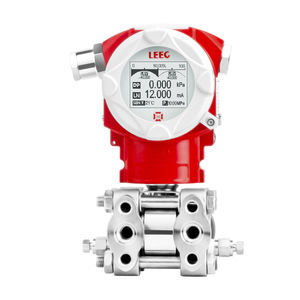

Piezoresistiver Niveautransmitter MDM7000-LT

für korrosive Flüssigkeitenfür Flüssigkeitenfür hochviskose Flüssigkeiten

Produktbeschreibung
Der MDM7000-LT ist ein Füllstandssensor zur direkten Montage an Flanschen mit Membrandichtungsoptionen. Er überträgt den Medien-druck von der Flanschverbindung zum Instrumentengehäuse über ein gefülltes Kapillar-/Ölsystem und ist für hochviskose, korrosive oder leicht ausfallende Medien ausgelegt. Messbereich: 0,4–2,5 bar.

Vorteile

• Messbereich: 0,4–2,5 bar.
• Unterstützt 4–20 mA DC und RS485 Modbus; HART-Option verfügbar.
• Fernkonfiguration und Überwachung möglich.
• Membran-Überladeschutz und EMC-Schutzmodul integriert.
• Monokristalliner Silizium piezor resistiver Sensor.
• Zulassungen für Schiffsinstallation: DNV, ABS, KR, NK, RS.

Eigenschaften
Genauigkeit: ±0,075 % URL plus Einflüsse des Membrandichtungssystems.
Turn-down-Verhältnis: 100:1.
Langzeitstabilität: ±0,1 % Span pro 10 Jahre.
Einfluss der Umgebungstemperatur: (0,375 + 0,125 × TD)%/10°C des Messbereichs im Bereich −20°C bis 80°C.
Spannungseinfluss: bei 18,3–44 V DC Drift von Null und Bereich ≤ ±0,005 % URL/V.
Montageposition: Nullpunktabweichung möglich; Korrektur durch PV = 0 Reset ohne Auswirkung auf den Messbereich.
Vibrationseinfluss: ≤ 0,1 % SPAN (GB/T18271.3 / IEC61298-3).
Ausgangssignal: 4–20 mA DC, RS485 Modbus; HART-Option.
Schutzart: IP66 oder IP67 abhängig von der Ausführung.
Gewicht: ca. 12,6 kg (DN50 Flansch) / 15,5 kg (DN80 Flansch), Kapillarrohr nicht eingeschlossen.

Branchenanwendungen

• Erölung
• Chemische Industrie
• Energieerzeugung
• Stahlwerke
• Zementwerke
• Papierherstellung
• Wasserbau und Tiefbau

Verfügbare Dokumente

• Datentabelle (PDF)
• Betriebsanleitung (PDF)
• CSA-Zertifikat (PDF)
• IECEx-Zertifikat (PDF)
• ATEX-Zertifikat (PDF)
• NEPSI-Zertifikat (PDF)
• CE-Zertifikat (PDF)

Technische Daten

• Modell: MDM7000-LT
• Messbereich: 0,4 bar bis 2,5 bar
• Ausgang: 4–20 mA DC, RS485 Modbus; HART-Option
• Genauigkeit: ±0,075 % URL + Einflüsse des Membrandichtungssystems
• Turn-down-Verhältnis: 100:1
• Langzeitstabilität: ±0,1 % Span / 10 Jahre
• Schutzart: IP66, IP67
• Gewicht: ~12,6 kg (DN50 Flansch) / ~15,5 kg (DN80 Flansch), ohne Kapillarrohr
