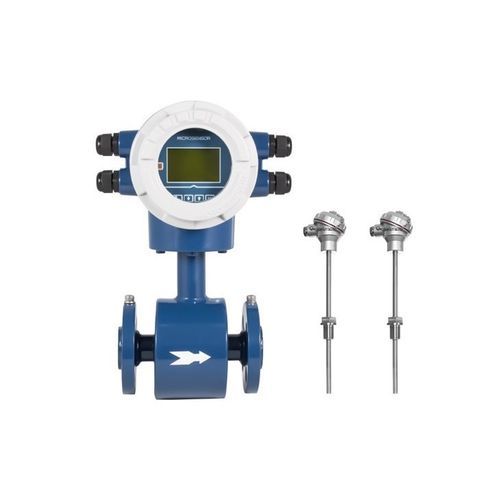

Taumelscheiben-Durchflussmesser MFE600H

Volumenfür Wasserfür Heißwasser

Produktübersicht
Die MFE600H-Serie von Micro Sensor ist ein elektromagnetischer Energie-Durchflussmesser zur Messung von Wärmemengen und Kältemengen. Der Energiemesser wird serienmäßig mit 2 Pt1000-Temperatursensoren geliefert und benötigt keinen zusätzlichen Totalisierer. Das Gerät ist einfach zu installieren und reduziert Montagekosten. Der Konverter verwendet einen stromsparenden Mikrocontroller sowie SMD/SMT-Bauteile für zuverlässige Leistung, hohe Genauigkeit, geringen Verbrauch und stabile Nullpunktlage. Die Anzeige ist übersichtlich und das Gerät leicht zu bedienen und zu warten.

Vorteile

• Mehrfach-Elektroden-Aufbau für hohe Genauigkeit; in vielen Größen integrierte Erdungselektrode, wodurch Erdungsring entfällt und Kosten gespart werden.
• EEPROM sichert Parameter und kumulierte Werte bei Stromausfall.
• Keine mechanische Trägheit — schnelle Reaktion; misst pulsierende, instationäre Durchflüsse mit guter Linearität.
• Niederfrequente Rechteckanregung verbessert Durchflussstabilität und Kennlinie im Niedrigdurchflussbereich bei geringem Leistungsverlust.
• Erhältlich als Trennbauweise (ferngesteuerter Konverter) und als Integralausführung (kompakt).
• Großer Durchmesserbereich: DN6 ~ DN1600 (je nach Anschlussart).

Technische Tabelle
Durchmesser | Typ | Bereich / Hinweis
Flanschtyp | DN6~DN1600, ≥DN20 mit integrierter Erdungselektrode
Wafer-Typ | DN25~DN200
Gewindetyp | DN10~DN50
Clamp-Typ | DN15~DN150
Druckanschluss | | ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5
Messgenauigkeit | | ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600)
Ausgangssignal | | 4mA~20mA DC / HART, Frequenz, Impulsausgang, RS485
Elektrischer Anschluss | | ISO M20×1.5
IP-Schutzart | | IP65; IP67; IP68
Leistungsaufnahme | | ≤5W
Betriebstemperatur | | -20℃ ~ 60℃
Lagerungstemperatur | | -40℃ ~ 60℃
Relative Luftfeuchte | | 5% ~ 90%

Branchenanwendung

• Messung in der Zentralheizung
• Heizungsanlagen
• Wärmemessung für Klimaanlagen in Wohngebäuden
• Bürogebäude, Unternehmen und Institutionen

Download

• Datentabelle
• CNEX-Zertifikat
• PCEC-Zertifikat
• CE-Zertifikat
• EAC-Zertifikat
• ATEX-Zertifikat

Eigenschaften / technische Daten

• Produkttyp: Elektromagnetischer Energie-Durchflussmesser (MFE600H-Serie).
• Funktionen: Misst Kältemenge und Wärmemenge; serienmäßig mit 2 Pt1000-Sensoren; kein externer Totalisierer erforderlich.
• Signalverarbeitung: Niedrigenergie-MCU-Konverter mit SMD/SMT-Bauteilen für stabile und präzise Messungen.
• Speicherschutz: EEPROM schützt Parameter und kumulierte Werte bei Stromausfall.
• Elektroden: Mehrfach-Elektroden-Aufbau; in vielen Größen integrierte Erdungselektrode.
• Ansprache: Keine mechanische Trägheit; schnelle Ansprache; geeignet für instationäre und pulsierende Strömungen mit guter Linearität.
• Anregung: Niederfrequente Rechteckanregung für Stabilität und gute Niederdurchfluss-Eigenschaften.
• Bauform: Getrennte Bauweise (ferner Konverter) und integrierte Bauweise (kompakt).
• Anschluss-/Durchmesseroptionen: Flansch DN6~DN1600 (≥DN20 mit integrierter Erdungselektrode); Wafer DN25~DN200; Gewinde DN10~DN50; Clamp DN15~DN150.
• Druckanschluss-Standards: ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5.
• Messgenauigkeit: ±0,2% (DN10~DN350); ±0,5% (DN6~DN1600).
• Ausgänge: 4mA~20mA DC / HART, Frequenz, Impulse, RS485.
• Elektrischer Anschluss: ISO M20×1.5.
• Schutzart: IP65, IP67, IP68.
• Leistungsaufnahme: ≤5W.
• Betriebstemperatur: -20℃ ~ 60℃; Lagerung: -40℃ ~ 60℃.
• Relative Luftfeuchte: 5% ~ 90%.
