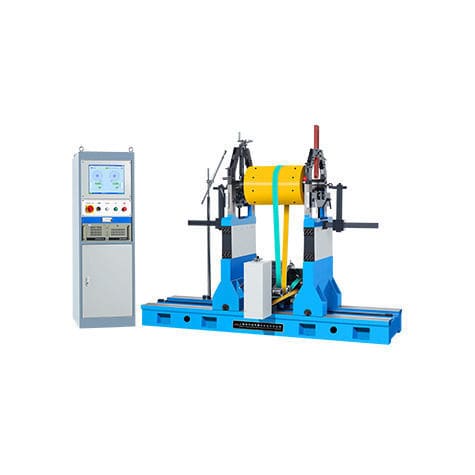

Horizontale Auswuchtmaschine PHQ series

starre Lagerungmanuellfür Gebläse

ApplicationUsed für die Unwucht Korrektur von rotierenden Werkstücken wie verschiedene große und mittelgroße Motorrotoren, Laufräder, Kurbelwellen, Walzen und Wellen etc.FeatureDiese Maschine nimmt Jianping's elektronisches Messsystem, mit verschiedenen Messmethoden, dynamisches und statisches Auswuchten, Lager-Modi sind bis zu 10 Arten, Gewicht Zusatz & Entfernung, CW und CCW Rotation kann flexibel angepasst werden. Es nimmt mehrere Kalibrierungskoeffizienten Kombinationen, passt automatisch die Empfindlichkeit des Systems, und verschiebt sich ohne Sprünge, Software-und Hardware-Dual-Filterung, Datenkompression, die Messung ist stabiler.Anwendbar auf kleine WerkstückeTechnische Daten auf einen BlickPHQ-1.6/5PHQ-1.6A/5APHQ-G5PHA-5PHQ-16AMax Masse des Werkstücks(kg)1.6/51.6/55516Max Durchmesser des Werkstücks (mm)Φ300Φ300Φ300400Φ300Abstand zwischen zwei Stützlagern (mm)15~50015~50015~50015~50015~500Durchmesserbereich des Werkstücks (mm)Φ 3~40(120°)Φ 3~40Φ 3~40Φ 3~40Φ 3~40Durchmesserbereich des Antriebsriemens (mm)Φ20~85Φ15~150Φ20~85Φ15~150Φ15~150Drehgeschwindigkeit bei einem Antriebsriemen-Durchmesser von 100mm (U/min) ~14701)~14701)~14701)0~20001)~14701)Motorleistung (kw)0.2DC0.2DC0.2DC0.2DC0.2DCMin Erreichbare Restunwucht (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kgEignung für mittlere WerkstückeTechnische Daten auf einen BlickPHQ-50PHQ-160HPHQ-160ZPHQ-C160HPHQ-300HPHQ-500HMax Masse des Werkstücks(kg)50160160160300500Max Durchmesser des Werkstücks (mm)Φ700Φ1000Φ300400Φ1220Φ1500Abstand zwischen zwei Stützlagern (mm)80~700130~1270130~1270130~1270130~1270130~1270130~1270Durchmesserbereich des Werkstücks (mm)Φ 15~755)Φ 15~753)Φ200-300Φ200Φ 15~753)Φ 15~753)Durchmesserumfang des Antriebsriemens (mm)Φ18~200Φmax400Φmax300Φmax400Φmax500Φmax600Drehgeschwindigkeit bei einem Antriebsriemen-Durchmesser von 100mm (U/min) 700,10501)~117675001)756,11761)~1176~1176Motorleistung (kw)0.752)1.52)42)1.52)1.52)2.22)Länge des Bettes (mm)150015001500Min Erreichbare Restunwucht (emar)≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kg≤0.15g- mm/kgAnwendbar für große WerkstückeTechnische Daten auf einen BlickPHQ-1000HPHQ-2000HPHQ-3000HPHQ-5000Max Masse des Werkstücks(kg)1000200030005000Max Durchmesser des Werkstücks (mm)Φ1600Φ1800Φ2100Φ2400Abstand zwischen zwei Stützlagern (mm)160~1780160~1780160~2280500~2200Zapfendurchmesser Umfang des Werkstücks (mm)Φ25~1204)Φ25~1204)Φ25~1204)Φ40~380Durchmesser Umfang des Antriebsriemens (mm)Φ40~700Φ40~800Φ40~900Φ50~1000Drehgeschwindigkeit bei einem Antriebsriemen-Durchmesser von 100mm (U/min) 795,19181)795,9861)795,13151)795,18531)Motorleistung (kw)42)5.52)7.52)152)Bettlänge (mm)2000200025002500Min Erreichbare Restunwuchtmenge (emar)≤0,15g- mm/kg≤0,15g- mm/kg≤0,15g- mm/kg≤0.25g- mm/kgAnwendbar für große WerkstückeTechnische Daten auf einen BlickPHQ-10000HPHQ-15000HPHQ-20000HMax Masse des Werkstücks(kg)100001500020000Max Durchmesser des Werkstücks (mm)Φ2400Φ2800Φ2800Abstand zwischen zwei Stützlagern (mm)750~4600750~5600750~5600Zapfendurchmesser Umfang des Werkstücks (mm)Φ 60~400Φ60~400Φ60~400Durchmesser Umfang des Antriebsriemens (mm)Φ50~1000Φ50~1300Φ50~1300Drehgeschwindigkeit bei einem Antriebsriemen-Durchmesser von 100mm (U/min) 795,18531)795,18531)795,18531)Motorleistung (kw)18.52)222)302)Bettlänge (mm)250025002500Min Erreichbare Restunwuchtmenge (emar)≤0,5g- mm/kg≤0,5g- mm/kg≤0.5g- mm/kg1) Stufenlose Drehzahlregulierung2) Frequenzumwandlung3) Addierbar auf 75-1804) Addierbar auf 120-2405) Addierbar auf 75-140Elektronisches MesssystemDynamisches und statisches AuswuchtenBis zu 10 LagermodiAnpassbare Rechts- und LinksdrehungMehrere KalibrierkoeffizientenkombinationenAutomatische Anpassung der SystemempfindlichkeitSoftware- und Hardware-DoppelfilterungDatenkompression für stabile MessungAnwendbar für kleine, mittlere, große und riesige Werkstücke
