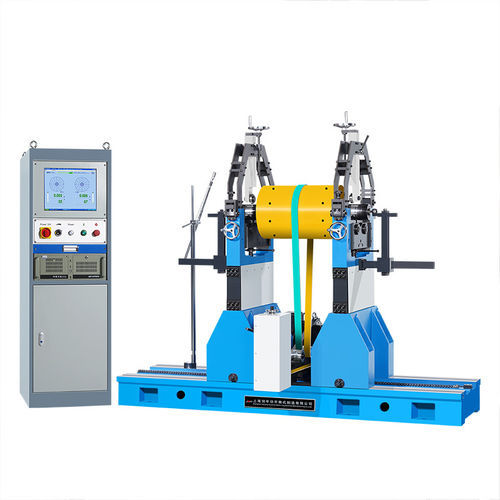

Horizontale Auswuchtmaschine PHQ-15000H

statischdynamischmanuell

Anwendung Verwendet zur Unwuchtkorrektur von rotierenden Werkstücken wie verschiedenen großen und mittelgroßen Motorrotoren, Impellern, Kurbelwellen, Walzen und Wellen usw. Eigenschaften Diese Maschine verwendet das elektronische Messsystem von Jianping, mit verschiedenen Messmethoden, dynamischem und statischem Auswuchten, Lagermodi sind bis zu 10 Arten, Gewichtszugabe und -entfernung, CW- und CCW-Drehung können flexibel angepasst werden. Es verwendet mehrere Kalibrierkoeffizientenkombinationen, passt die Empfindlichkeit des Systems automatisch an und wechselt ohne Sprünge, doppelte Filterung von Software und Hardware, Datenkompression, die Messung ist stabiler. Anwendbar auf große Werkstücke Technische Daten auf einen Blick - PHQ-10000H - PHQ-15000H - PHQ-20000H Maximale Masse des Werkstücks (kg) - 10000 - 15000 - 20000 Maximaler Durchmesser des Werkstücks (mm) - Φ2400 - Φ2800 - Φ2800 Abstand zwischen zwei Stützlagern (mm) - 750~4600 - 750~5600 - 750~5600 Durchmesserbereich des Werkstücks (mm) - Φ 60~400 - Φ60~400 - Φ60~400 Durchmesserbereich des Antriebsriemens (mm) - Φ50~1000 - Φ50~1300 - Φ50~1300 Drehzahl bei einem Antriebsriemendurchmesser von 100mm (U/min) - 795,1853 Motorleistung (kw) - 18.5 - 22 - 30 Bettlänge (mm) - 2500 Minimale erreichbare Restunwuchtmenge (emar) - ≤0.5g· mm/kg 1) Stufenlose Geschwindigkeitsregelung 2) Frequenzumwandlung 3) Kann auf 75-180 erhöht werden 4) Kann auf 120-240 erhöht werden 5) Kann auf 75-140 erhöht werden - Anwendung: Unwuchtkorrektur für große und mittelgroße Rotoren, Impeller, Kurbelwellen, Walzen, Wellen - Messsystem: Jianping Elektronik, dynamisches/statisches Auswuchten, bis zu 10 Lagermodi - Anpassbar: Gewichtszugabe/-entfernung, CW/CCW-Drehung, Kalibrierkoeffizientenkombinationen - System: Automatische Empfindlichkeitsanpassung, doppelte Filterung, Datenkompression - Maximale Masse des Werkstücks: 10000kg (PHQ-10000H), 15000kg (PHQ-15000H), 20000kg (PHQ-20000H) - Maximaler Durchmesser des Werkstücks: Φ2400mm (PHQ-10000H), Φ2800mm (PHQ-15000H/20000H) - Abstand zwischen zwei Stützlagern: 750~4600mm (PHQ-10000H), 750~5600mm (PHQ-15000H/20000H) - Durchmesserbereich des Werkstücks: Φ60~400mm - Durchmesserbereich des Antriebsriemens: Φ50~1000mm (PHQ-10000H), Φ50~1300mm (PHQ-15000H/20000H) - Drehzahl (100mm Riemen): 795, 1853 U/min - Motorleistung: 18.5kW (PHQ-10000H), 22kW (PHQ-15000H), 30kW (PHQ-20000H) - Bettlänge: 2500mm - Minimale erreichbare Restunwucht: ≤0.5g·mm/kg
