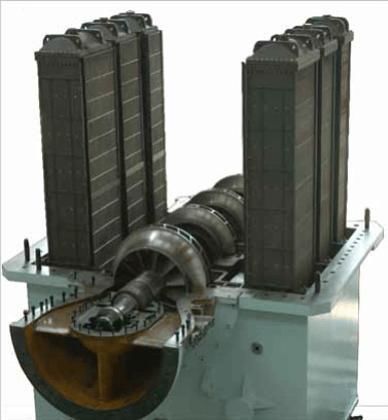

Zentrifugalkompressor

LuftDruckluftstationär

Kurzbeschreibung
Luftzerlegungs-Kompressoren werden in groß angelegten Luftzerlegungsanlagen der chemischen und kohlechemischen Industrie eingesetzt. Shaangu Kompressorenzüge decken Kapazitäten von 20.000 Nm³/h bis 150.000 Nm³/h ab. Typische Konfiguration: interne Verdichtung — ein Luftkompressor plus ein Booster; externe Verdichtung — ein einzelner Luftkompressor.

Modellcode-Definition
Beispiel: „EIZ90-4/EIZT125-3“. EIZ/EIZT — Seriencode für Zentrifugalverdichter mit integriertem Zwischenkühler. 90/125 — Größenangabe, Nenn‑Durchmesser des Laufrads der ersten Stufe (cm). 4/3 — Anzahl der Laufräder.

Eigenschaften der EIZ/EIZT-Kompressoren

• Serienangepasste Bauweise und hocheffiziente dreidimensionale Laufräder. Integrierte Zwischenkühler verkürzen den Gasströmungsweg und reduzieren den Widerstand, um annähernd isothermen Betrieb zu ermöglichen.
• Kompakte integrierte Zwischenkühler sorgen für eine wirksame Lärmreduzierung.
• Einlassleitvorrichtungen gewährleisten einen weiten Betriebsbereich (ca. 75 %–105 % des Nennbetriebs), um den Energieverbrauch zu senken.
• Das integrierte Sprühsystem ermöglicht die Online‑Reinigung der Laufräder und Kühlerrohre für einen langfristig stabilen Betrieb und minimale Ausfallzeiten.

Booster-Kompressor-Familien
Shaangu Booster‑Kompressoren umfassen die Serien EZ/EBZ und EG. EZ‑Serie: horizontal geteilte Bauart mit externem Zwischenkühler. EBZ: vertikal geteilte Trommelbauart mit externem Zwischenkühler. EG: integrierte Zahnradkompressoren.

Highlights der EG‑Serie

• Volumenstrom bis zu 14.000 m³/min
• Ausstoßdruck bis zu 7,2 MPa
• Maximale Drehzahl > 35.000 U/min
• Variable Effizienz > 88 %

Referenzen
Stand Dezember 2019 sind nahezu 270 Shaangu Kompressorenzüge in Betrieb, was über 80 % Marktanteil im Inland für groß angelegte Luftzerlegungsanlagen entspricht.

Technische Daten

• Arbeitsbereich (Luftproduktionskapazität): 20.000 Nm³/h bis 150.000 Nm³/h
• Typische Serien für Luftzerlegungszüge: EIZ / EIZT (Zentrifugalverdichter mit integriertem Zwischenkühler)
• Elemente des Modellcodes: Größe = Nenn‑Durchmesser des Laufrads der ersten Stufe (cm); Suffix = Anzahl der Laufräder
• Typische Zugkonfiguration: interne Verdichtung – ein Luftkompressor + ein Booster; externe Verdichtung – einzelner Luftkompressor
• Booster‑Serien: EZ (horizontal geteilt, externer Zwischenkühler), EBZ (vertikal geteilte Trommel, externer Zwischenkühler), EG (integrierter Zahnradtyp)
• EG‑Leistung (typische Maxima): Volumenstrom bis 14.000 m³/min; Ausstoßdruck bis 7,2 MPa; Max. Drehzahl > 35.000 U/min; variable Effizienz > 88 %
• Konstruktionsmerkmale: integrierte Zwischenkühler zur Reduzierung des Strömungswiderstands und der Geräusche; Einlassleitvorrichtungen für weiten Betriebsbereich (75 %–105 %); integriertes Sprühsystem für Online‑Reinigung
• Feldreferenz: ~270 Anlagen in Betrieb (Dez. 2019)
