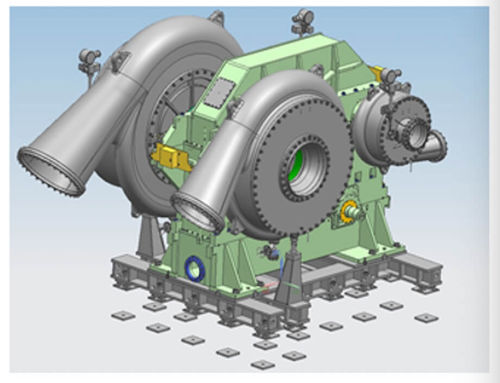

Zentrifugalkompressor EG

Luftelektrischstationär

EG-Mehrwellen-Zentrifugalkompressoren werden hauptsächlich in der Erdölindustrie, der chemischen Industrie, der Metallurgie, im PTA-Sektor, in Chemiedüngerwerken usw. eingesetzt und dienen üblicherweise als Booster von ASP, Stickstoffkompressoren, CO2 - Kompressoren usw. Der Aufbau des EG-Mehrwellen-Radialverdichters ist mehrstufig, hochtourig, mit mehreren Saug- und Auslassöffnungen, einem einzigen Überhang und stufenweiser Gaskühlung. Das Laufrad und das Spiralgehäuse sind in ein Mehrwellengetriebe integriert und werden von einem Motor oder einer Hochgeschwindigkeitsdampfturbine angetrieben. Es gibt 19 verschiedene Modelle. Phasen: 2 bis 8 Phasen. Die serielle Bauweise, effiziente dreidimensionale offene oder geschlossene Laufräder und ein stufenweiser Kühlprozess gewährleisten einen variablen Wirkungsgrad von bis zu 88 % pro Stufe und einen isothermen Wirkungsgrad der Gesamtanlage von bis zu 75 %. Ein- oder mehrstufige, verstellbare Einlassleitschaufeln ermöglichen einen breiten Durchflussbereich von 75 % bis 105 %. Der Kompressor arbeitet zuverlässig. Das geschlossene Laufrad ist mit axialen und radialen Doppeldichtungen ausgestattet, das offene Laufrad hingegen mit Weichdichtungen, um Leckagen zu minimieren. Das Laufrad ist über Stirnverzahnung mit der Getriebewelle verbunden, um die Laufstabilität des Rotors zu gewährleisten. Hoher Integrationsgrad, kompakte Bauweise, geringer Platzbedarf. Die EG-Mehrwellen-Zentrifugalkompressoren wurden gemeinsam von einem ausländischen Expertenteam und dem inländischen Technikerteam von Shaangu entwickelt.
