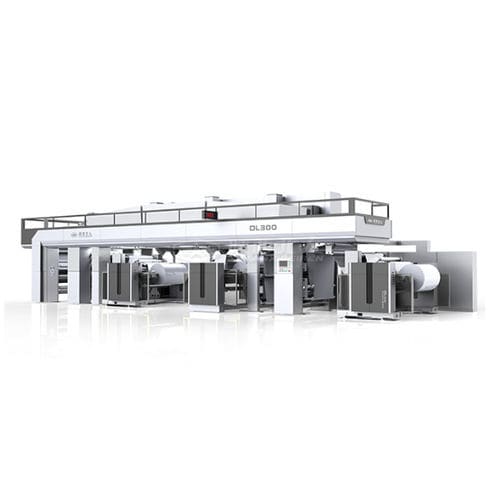

Rolle-zu-Rolle-Walzmaschine

automatisiertHochgeschwindigkeitTrocken

Produktübersicht
Trocken-Laminiermaschine zum Verbinden mehrerer Lagen Folie, Aluminiumfolie und Papier unter Verwendung von wasserbasierten Klebstoffen und hochfesten, lösemittelreduzierten Systemen. Entwickelt für nachhaltige Verpackungsanwendungen in den Bereichen Lebensmittel, Pharma und Konsumchemie. Reduziert VOC-Emissionen, kompatibel mit biologisch abbaubaren Folien und erreicht industrielle mechanische Geschwindigkeiten (typ. 350–450 m/min, abhängig vom Klebstoff).

Kurztechnische Zusammenfassung

• Maximale Folienbreite: 1050 mm oder 1250 mm
• Abrolldurchmesser: Φ 800 mm
• Aufroll-Durchmesser: Φ 800 mm
• Trocknungstunnellänge (Material im Ofen): 9 m mit mehreren Heizzonen
• Kompatible Bedruckstoffe: Folie, Aluminiumfolie, Papier; unterstützt biologisch abbaubare Folien (PLA, BOPE, Zellophan)

Wesentliche technische Vorteile

• Intelligentes Energiemanagement — Trocknungssysteme nutzen einen großen Anteil der Prozesswärme zurück und verwenden Wärmetauscher zur Vorwärmung der Zuluft, wodurch der Energieverbrauch im Vergleich zu Standardmodellen um 30–40 % gesenkt wird.
• Überlegene Materialführung — ausgelegt für empfindliche Öko-Materialien; robuste Servoantriebe und reibungsarme Umlenkrollen gewährleisten eine Spannungsgenauigkeit (±0,1 kg), um Dehnung oder Reißen von biologisch abbaubaren Folien zu vermeiden.
• Hervorragende Beschichtungspräzision — direkt angetriebene Beschichtungseinheiten liefern eine präzise Beschichtungsdickenkontrolle typischerweise zwischen 1,5–4,0 gsm (trocken) für gleichmäßige Haftung über die Web-Breite.
• Integrierte Sicherheit & Compliance — integrierte LEL-Überwachung und Schnittstellenports für RTO-Systeme ermöglichen die Einhaltung von Emissionsvorgaben.

Qualitäts- und Leistungsmerkmale

• VOC-/Reststoffkontrolle — Konstruktion zur deutlichen Reduzierung von VOC-Emissionen (Feldberichte geben bis zu ~40 % Reduktion an) zur Erfüllung von Umweltbenchmarks.
• Restlösungsmittel & Feuchte — Gaschromatographie-Analysen melden Restlösungsmittel- und Feuchtegehalte unter 2 mg/m² in fertigen Laminaten.
• Beschichtungsuniformität — Querweb-Variation typischerweise innerhalb ±0,1 g/m² und sorgt für konstante optische Klarheit und Haftfestigkeit.
• Haftfestigkeit — Peel-Tests nach ASTM F904 und ISO 11339; Haftwerte üblicherweise > 2 N/15 mm für Standardfolien; metallisierte Strukturen erreichen höhere Werte.
• Trocknungsleistung — verlängerter Tunnel mit hochgeschwindigkeits Impingement-Luftdüsen und zonaler Temperaturregelung (bis 120°C) zum Trocknen wasserbasierter Klebstoffe bei Industriegeschwindigkeiten.
• Rollqualität — automatische Kantenpositioniersteuerung (EPC) mit ±1 mm Genauigkeit für flache, teleskopfrei Rollen, geeignet für nachgelagertes Schneiden.

Anwendungsbranchen / Einsatzbereiche

• Nachhaltige Lebensmittelverpackungen — Monomaterial-Strukturen für Snacks, Süßwaren und Backwaren.
• Pharma- und Medizinverpackungen — Lidding und Hochbarrierebeutel, bei denen niedrige Restlösungsmittel kritisch sind.
• Hochbelastbare Retorteverpackungen — Klebestrukturen, die Retortenssterilisation (121°C) für Tiernahrung und Fertiggerichte überstehen.
• Produkte des täglichen Bedarfs — Laminatlösungen für Waschmittel-Tütchen, Kosmetikflachbeutel und andere Konsumgüter.

Material- & Klebstoffkompatibilität

• Kompatible Substrate: BOPP, PET, Nylon, Aluminiumfolie, Papier, PE, biologisch abbaubare Folien (PLA, BOPE, Zellophan).
• Unterstützte Klebstoffsysteme: wasserbasierte Klebstoffe, hochfeste lösemittelreduzierte Systeme und traditionelle lösungsmittelbasierte Klebstoffe (hybride Einsatzfähigkeit mit korrosionsbeständigen Komponenten).

Technische Spezifikationen (Darstellung)

• Parameter: Spezifikation
• Maximale Folienbreite: 1050 mm, 1250 mm
• Abrolldurchmesser: Φ 800 mm
• Aufroll-Durchmesser: Φ 800 mm
• Trocknungstunnellänge: 9 m mit mehreren Heizzonen
• Betriebstemperatur: Bis zu 120°C mit zonaler Regelung
• Mechanische Geschwindigkeit: 350–450 m/min (abhängig vom Klebstofftyp)
• Spannungsregelungsgenauigkeit: ±0,1 kg
• Beschichtungsgewichtbereich: 1,5–4,0 gsm (trocken)
• Kantenpositionierung (EPC): ±1 mm Genauigkeit
• Kompatible Substrate: BOPP, PET, Nylon, Aluminiumfolie, Papier, PE, biologisch abbaubare Folien
• Klebstoffkompatibilität: Wasserbasiert, hochfeste lösemittelreduzierte Systeme, traditionelle lösungsmittelbasierte

charakteristika / technische Spezifikationen

• Maximale Folienbreite: 1050 mm oder 1250 mm
• Abrolldurchmesser: Φ 800 mm
• Aufroll-Durchmesser: Φ 800 mm
• Trocknungstunnellänge: 9 m mit mehreren Heizzonen
• Betriebstemperatur: bis zu 120°C mit zonaler Regelung
• Mechanische Geschwindigkeit: 350–450 m/min (abhängig vom Klebstoff)
• Spannungsregelungsgenauigkeit: ±0,1 kg
• Beschichtungsgewicht (trocken): 1,5–4,0 gsm
• Kantenpositionierung (EPC): ±1 mm
• Kompatible Substrate: BOPP, PET, Nylon, Aluminiumfolie, Papier, PE, biologisch abbaubare Folien (PLA, BOPE, Zellophan)
• Klebstoffkompatibilität: wasserbasierte Klebstoffe, hochfeste lösemittelreduzierte Systeme, traditionelle lösungsmittelbasierte Klebstoffe
