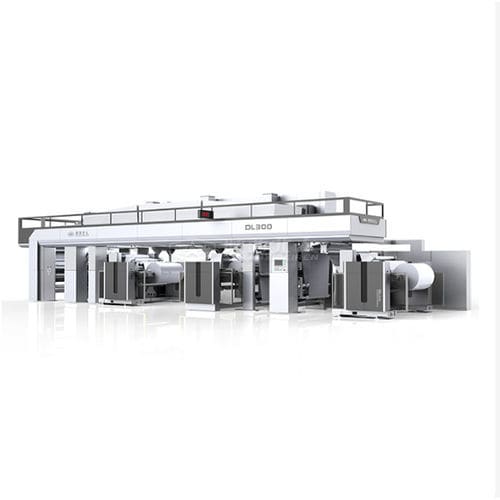

Rolle-zu-Rolle-Walzmaschine

automatisiertHochgeschwindigkeitTrocken

Übersicht
Unsere trockene Mehrzweck-Laminiermaschine ist für die moderne Fertigung von flexiblen Verpackungen ausgelegt. Sie verbindet mehrere flexible Trägermaterialien — darunter BOPP, PET, PE, CPP, Aluminiumfolie und Papier — mittels präziser Klebstoffauftragung und zonenweiser Trocknungsregelung. Die Maschine eignet sich für Lebensmittel-, Pharma- und Hygieneverpackungen sowie industrielle Laminat-Anwendungen.

Hauptmerkmale

• Trägermaterialkompatibilität: BOPP, PET, PE, CPP, Aluminiumfolie, Papier.
• Präzise Zugspannungsregelung für empfindliche Folien (Genauigkeit ±0,3 kg).
• Mehrzonen-Trocknungstunnel mit intelligenter Temperaturregelung zur Minimierung von Lösungsmittelrückständen (Ziel <5 mg/m² nach ASTM F1884).
• Kassettenartiger Beschichtungswagen für schnellen Wechsel zwischen lösungsmittelbasierten und wasserbasierten Klebstoffen (15–30 Minuten).
• Energieeffizientes Konzept mit Abluftumwälzung und einstellbarem Frischluftanteil.
• Automatisches Spleißen an Abwickel- und Aufwickelstationen zur Reduzierung von Materialverlusten und Sicherstellung kontinuierlicher Produktion.
• Synchronisiertes Mehrmotoren-AC-Vektor-Antriebssystem für sanfte Handhabung empfindlicher Substrate.

Anwendungen
Entwickelt für die Produktion flexibler Verpackungen, einschließlich Lebensmittelverpackungen (Sterilisierbeutel, Kaffeebeutel), Pharmaverpackungen (cold-form Folie, Blistermaterialien), Hygieneverpackungen und industrielle Laminat-Anwendungen zur Isolation oder elektronischen Abschirmung.

Qualitätsprüfmethoden

• Messung der Lösungsmittelrückstände mittels Gaschromatographie.
• Zugfestigkeitsprüfung der Verklebung mit Tensimeter nach ASTM-Standards.
• Prüfung der Beschichtungsuniformität durch optische Detektionssysteme.
• Überprüfung der Bahnausrichtung innerhalb einer Toleranz von ±1 mm.
• Temperaturverteilungsprüfungen mittels Wärmebildtechnik.

Technische Daten
Parameter — Spezifikation
Maximale Folienbreite — 1050 mm / 1250 mm
Abwickeldurchmesser — Φ 800 mm
Rollendurchmesser — Φ 800 mm
Länge des Trocknungstunnels — 9 Meter
Betriebsgeschwindigkeitsbereich — 150-450 m/min
Genauigkeit der Zugregelung — ±0,3 kg
Beschichtungsgewichtstoleranz — ±0,1 g/m²
Standard Lösungsmittelrückstand — <5 mg/m²
Antriebssystem — 5-7 Motoren AC-Vektor-Antrieb
Druckbare Materialien — Folie, Aluminiumfolie, Papier
Zielindustrien — Lebensmittelverpackung, Pharmaverpackung, Hygieneverpackung

Kernvorteile

• Schneller Wechsel durch kassettenartigen Beschichtungswagen für flexible Produktionsanforderungen.
• Energieeinsparung durch Abluftumwälzung und automatische Frischluftverhältnisregelung.
• Minimale Abfälle durch automatisches Spleißen an Abwickel- und Aufwickelstationen.
• Konstante Verbindungsqualität dank präzise gesteuertem Laminier-Nip und Tiefdruckzylindern, die den Klebstoffauftrag innerhalb von ±0,1 g/m² halten.

Wie es häufige Produktionsprobleme löst

• Verhindert Curling bei Laminaten mit unterschiedlichen Dicken durch unabhängige Zugregelung für jede Bahn und einen temperaturgeregelten Kühl-Nip zur Stabilisierung des Laminats unmittelbar nach dem Verkleben.
• Verarbeitet empfindliche Substrate ohne Brüche durch synchronisierte Vektor-Antriebe und reibungsarme Führungsrollen zur Minimierung der Kontaktbelastung.
• Erhält hohe Geschwindigkeit bei gleichbleibender Trocknungsqualität durch Hochgeschwindigkeits-Airknife-Technologie im Trocknungstunnel.

Eigenschaften / Technische Spezifikationen

• Maximale Folienbreite: 1050 mm / 1250 mm
• Abwickeldurchmesser: Φ 800 mm
• Rollendurchmesser: Φ 800 mm
• Länge des Trocknungstunnels: 9 Meter
• Betriebsgeschwindigkeitsbereich: 150-450 m/min
• Genauigkeit der Zugregelung: ±0,3 kg
• Beschichtungsgewichtstoleranz: ±0,1 g/m²
• Standard Lösungsmittelrückstand: <5 mg/m²
• Antriebssystem: 5-7 Motoren AC-Vektor-Antrieb
• Druckbare Materialien: Folie, Aluminiumfolie, Papier
• Zielindustrien: Lebensmittelverpackung, Pharmaverpackung, Hygieneverpackung
