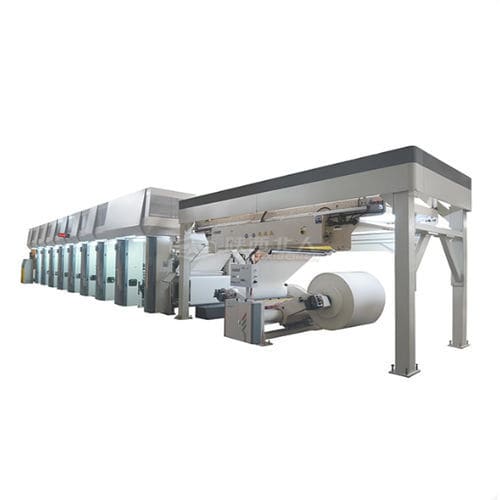

Inline-Flexodruckmaschine

8-Farbenfür Kunststoff-Folienfür Papier

Übersicht
Setzt ein vollständig servo-gesteuertes Antriebs- und Steuerungssystem ein. Die Druckeinheit verwendet eine Konsolenträger-Manschettenstruktur. Integrierte Funktionen umfassen Vor-Positionierung, automatische Druckregelung, Auftragsverwaltung und automatische Reinigung. CE-zertifiziert. Geeignet für wasserbasierte oder alkohollösliche Farben und zum Bedrucken verschiedener Papiere und Folien, insbesondere dehnungsempfindlicher Materialien und rauer Papiere. Geringe Emissionen, umweltfreundlich und kann Produktionskosten senken.

Produktzusammenfassung
Die kundenspezifische Flexodruckmaschine von Shaanxi Beiren Printing Machinery Co., Ltd. ist für spezifische Substrate, Farbtypen und Produktionsabläufe ausgelegt. Sie bietet hohe Registergenauigkeit und schnelle Rüstmöglichkeiten und kombiniert modulare Trocknungssysteme sowie flexibles Bahnhandling zur Verarbeitung dünner Folien, rauer Papiere und Spezialmaterialien bei maximaler Overall Equipment Effectiveness (OEE).

Hauptmerkmale

• Full Servo Control & Drive System — gearless Direktantrieb ermöglicht unendliche Druckwiederholungen und Registergenauigkeit innerhalb ±0,1 mm während Beschleunigung/ Verzögerung.
• Konsolenträger-Manschettenstruktur — ermöglicht Schnellwechsel in unter 15 Minuten durch Auswechseln der Manschetten für Druckzylinder und Anilox-Walzen.
• Intelligente Automatisierung — Vor-Positionierung, automatische Druckanpassung, Auftragsmanagement, HMI-Job-Speicher und automatische Reinigungssysteme.
• Flexible Farbkompatibilität — unterstützt wasserbasierte, lösemittelbasierte (alkohollösliche) und UV/LED-härtbare Farben; modulare Trocknungsoptionen (Heißluft, Infrarot, UV-LED).

Anwendungen
Flexible Verpackungen für Lebensmittel & Pharma
Verarbeitet wärmeempfindliche Substrate (z. B. 12 µm PET oder BOPP). Integriert Kühlwalzen und präzise Spannungsregelung, um Materialschäden zu verhindern. Inline-Überwachung der Lösungsmittelrückhaltung unterstützt die Einhaltung lebensmittelsicherer Standards.

Wellpappen-Vordruck und Nachdruck
Konstruiert mit Vakuum-Transfersystemen zur Handhabung von Plattenverformungen und breitgerippten Strukturen und liefert hochgrafische Mehrfarben‑Drucke, die Offset-Qualität ähneln, jedoch mit Flexo-Geschwindigkeitsvorteilen.

Sanitär- und Hygieneprodukte
Breitbahn-Druck auf Vliesstoffen mit niederer Bahnspannung zur Erhaltung der Weichheit. Integrierte Prägeeinheiten sorgen für guten Farbhalt ohne Durchschlag. Konfigurierbar, um bei entsprechender Auslegung Geschwindigkeiten über 400 m/min zu erreichen.

Technische Spezifikationen (Tabelle)
Parameter | Bereich/Angabe
Bahnbreite | 330mm - 1600mm+ (kundenspezifisch)
Druckgeschwindigkeit | Bis zu 400 m/min+ (abhängig von Trocknungskonfiguration)
Registergenauigkeit | ±0,1 mm
Antriebssystem | Gearless Direct Servo Drive
Unterstützte Farben | Wasserbasiert, Lösemittelbasiert, UV/LED-härtbar
Trocknungsoptionen | Heißluft / Infrarot / UV-LED (modular)
Spannungsregelung | Closed-loop Lastzellen (bis 20 N für ultradünne Folien)
Rüstzeit | Unter 15 Minuten (mit Manschetten-Technologie)
Steueroberfläche | Fortschrittliches HMI mit Job-Speicher und Ferndiagnose
Zertifizierung | CE-zertifiziert

Fortgeschrittene technische Eigenschaften
Modulare Trocknungssysteme werden auf die thermische Empfindlichkeit des Substrats kalibriert, um Verformungen zu vermeiden. Korrosionsbeständige Farbsysteme sind für die Kompatibilität mit bestimmten Farbchemien ausgelegt. Die fortschrittliche Spannungsregelung nutzt Tänzerwalzen mit Pneumatikzylindern und Lastzellen-Feedback, um Neck-in und Falten bei hochelastischen Materialien zu verhindern.

Qualitätskontrolle

• FAT (Factory Acceptance Testing) validiert die Registerstabilität bei Geschwindigkeitsänderungen.
• Mechanische Stabilität wird durch Schwingungsanalyse bei Höchstgeschwindigkeiten bestätigt.
• Trocknungseffizienz wird validiert, um Geschwindigkeit und Farbvolumenanforderungen zu erfüllen.
• Spannungskonsistenz wird über Aufspulzyklen getestet, um Null-Geschwindigkeitsänderungen beim Rüsten zu gewährleisten.

Unternehmens- und Fertigungskapazitäten (produktbezogen)
Shaanxi Beiren Printing Machinery Co., Ltd. verfügt über mehr als 60 Jahre Erfahrung in der Herstellung von Converting-Anlagen, eine 30.000 m² Montagehalle mit über 200 produzierten Maschinen jährlich und ein F&E-Team von über 100 Senior-Ingenieuren. Wichtige Komponenten werden intern in umfangreichen Bearbeitungszentren gefertigt.

Spezifikationen

• Bahnbreite: 330mm - 1600mm+ (kundenspezifisch)
• Druckgeschwindigkeit: Bis zu 400 m/min+ (je nach Trocknungskonfiguration)
• Registergenauigkeit: ±0,1 mm
• Antriebssystem: Gearless Direct Servo Drive
• Unterstützte Farben: Wasserbasiert, Lösemittelbasiert (alkohollöslich), UV/LED-härtbar
• Trocknungsoptionen: Heißluft / Infrarot / UV-LED (modular)
• Spannungsregelung: Closed-loop Lastzellen (bis 20 N für ultradünne Folien)
• Rüstzeit: Unter 15 Minuten (mit Manschetten-Technologie)
• Steueroberfläche: Fortschrittliches HMI mit Job-Speicher und Ferndiagnose
• Zertifizierung: CE-zertifiziert
