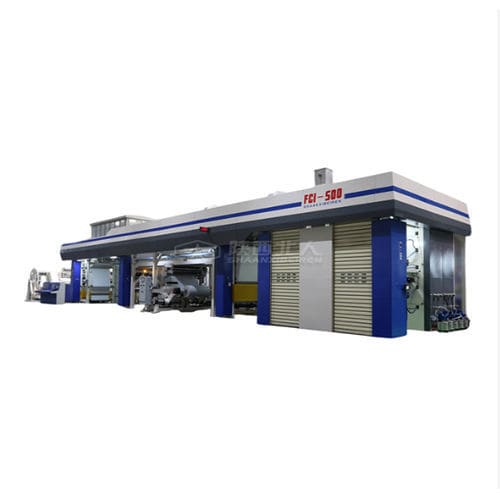

Zentraltrommel-Flexodruckmaschine

4-Farben6-Farben8-Farben

Übersicht
Die Satellite-Flexodruckmaschine von Shaanxi Beiren Printing Machinery Co., Ltd. ist eine Central-Impression-(CI)-Presse, entwickelt für hochpräzise Bedruckung von flexiblen Verpackungen und Etiketten. Die CI-Konfiguration fixiert das Substrat an einem großdimensionierten Zentralzylinder, um Webbewegungen und Registerfehler herkömmlicher Inline-Maschinen zu minimieren. Geeignet für Mehrschichtfolien, wärmeempfindliche Substrate und Shrink-Sleeves.

Wesentliche Produktdaten

• Typ: Satellite-Flexodruckmaschine
• Druckbreite: 390 mm - 800 mm
• Druckmaterialien: Folie, Vlies, Papier
• Branchen: flexible Verpackungen, Etikettendruck
• Max. Geschwindigkeit: 500 m/min
• Farbkonfigurationen: 4, 6, 8, 10 Farben

Leistung und Genauigkeit
Das CI-Design stellt eine stabile Bahnspannung und Temperaturkontrolle sicher und ermöglicht eine Farb-zu-Farb-Registergenauigkeit von ±0,1 mm bei Geschwindigkeiten bis zu 500 m/min. Der zentrale Trommelträger minimiert Dehnung und Reißen bei empfindlichen Substraten wie LDPE, BOPP und atmungsaktiven Folien.

Anwendungen

• Flexible Verpackungen: Mehrschichtfolien für Standbodenbeutel, Tiefkühlverpackungen und Snackverpackungen.
• Hygiene & Körperpflege: ultradünne atmungsaktive Folien (12–15 µm) für Windeln und Hygieneartikel, bei denen Substratintegrität entscheidend ist.
• Etiketten & Shrink-Sleeves: Rückendruck auf PVC-, PETG- und OPS-Shrink-Folien mit hoher Farbdeckung und kontrolliertem Schrumpfverhalten.

Maschinenbau und Antriebstechnik
Die Maschine ist mit einer doppelwandigen, temperaturgeführten Zentraltrommel ausgestattet, die mit Mikrometer-Toleranzen bearbeitet ist (TIR < 0.01 mm). Getriebelose Direktantriebs-Servos liefern unabhängige Antriebe für jeden Plattenzylinder und Aniloxwalze, eliminieren Getriebespiel und ermöglichen flexible Druckwiederhollängen.

Tintenführung und Trocknung
Geschlossene Doctor-Blade-Einheiten aus Kohlefaser gewährleisten konsistenten Farbauftrag für lösemittelbasierte, wasserbasierte und UV-Tinten. Integrierte Hochgeschwindigkeits-Heißlufttrockner und Zwischenfarbtrockner verbessern die Aushärtungseffizienz und erlauben den Einsatz wasserbasierter Tinten bei hoher Geschwindigkeit.

Fertigung, Qualität und Zuverlässigkeit
Hergestellt von Shaanxi Beiren Printing Machinery Co., Ltd. in einer 30.000 m² Montagehalle mit über 60 Jahren Erfahrung, ist die Maschine für Dauerbetrieb ausgelegt; bei korrekter Wartung wird die Lebensdauer der Zentraltrommel mit über 20 Jahren angegeben.

Strenge Qualitätskontrollen

• Prüfung des Trommelfauxrunds (TIR < 0.010 mm)
• Dynamische Registertests bei Maximalgeschwindigkeit
• Vibrationsanalyse zur Rahmensteifigkeit
• Prüfung der Trocknungseffizienz und Lösungsmittelrückhaltung
• Validierung der Rüstzeiten

Betriebliche Vorteile

• Schnellere Rüstzeiten durch Sleeve-Technologie und Auto-Registration (z. B. unter 15 Minuten für 8-Farben-Jobs).
• Energetische Effizienz durch integrierte Trocknung mit Wärmerückgewinnung und reduzierte VOC-Emissionen.
• Weniger Materialabfall und höhere Produktionsflexibilität dank getriebeloser Servo-Antriebe und präziser Registrierung.

Technische Spezifikationen

• Maschinentyp: Satellite-Flexodrucksystem
• Druckbreite: 390 mm - 800 mm
• Maximale Geschwindigkeit: 500 m/min
• Farbkonfigurationen: 4, 6, 8 oder 10 Farben
• Druckmaterialien: Folie, Vlies, Papier
• Registergenauigkeit: ±0,1 mm
• Zielbranchen: flexible Verpackung, Etikettendruck
• Zentraltrommel TIR: < 0.01 mm
• Temperaturkontrolle: doppelwandige Trommel mit Kühler/Heizung, ca. 30–35 °C
• Antriebssystem: getriebeloser Direktantrieb-Servo, unabhängige Antriebe pro Zylinder
• Doctor Blade: geschlossener Kohlefaser-System
• Substrathandling: ausgelegt zur Minimierung von Dehnung/Reiß bei ultradünnen und wärmeempfindlichen Folien
