Drehelastische Kupplung

Wellefür Teilemit Drehmomentmessung

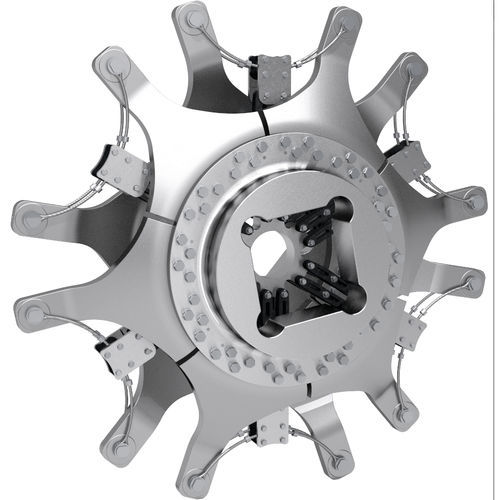

LANGSAMLAUFENDE "Y-KUPPLUNG" ZUM SANFTEN AUSGLEICH GRÖSSTER RADIALVERSCHIEBUNGEN Die "Y-Kupplung" wurde entwickelt, um sehr große Radialverschiebungen von Anlagenteilen auszugleichen, ohne große Rückstellkräfte auf die entsprechenden Wellenlager zu erzeugen. Die "Y-Kupplung" ist eine drehelastische Kupplung, die Radialverschiebungen ausgleicht, die nicht durch Dehnung der elastischen Elemente, sondern durch eine Verschiebung der geometrischen Anordnung der Einzelteile im Inneren der Kupplung entstehen. Das Drehmoment wird teilweise über außenliegende Drahtseile übertragen, wodurch sehr große Drehmomente (> 1.000.000 Nm) übertragen werden können. Kupplungen dieser Bauart werden vor allem in drehzahlarmen Anwendungen mit sehr hohen Drehmomenten eingesetzt, zum Beispiel in der Landwirtschaft (Zuckerrohrindustrie) und im Bergbau.
