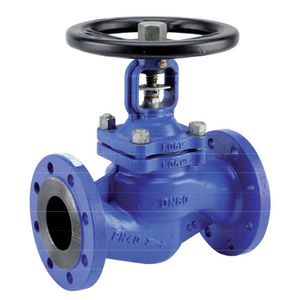

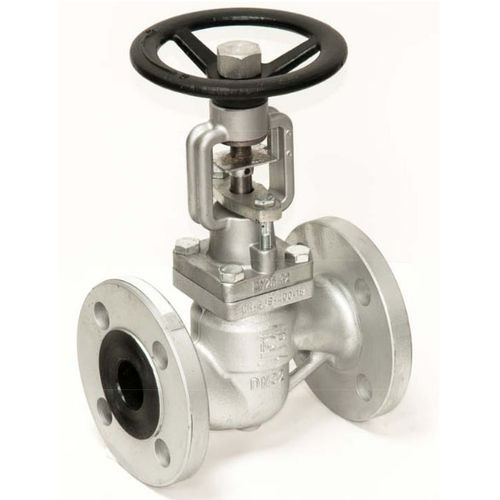

Kugelsitzventil 476 series
mit HandradVerteilungfür Dampf

Kugelsitzventil
Kugelsitzventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugelsitz
Betätigung
mit Handrad
Funktion
Verteilung
Medium
für Dampf
Korpus
Flansch, Gusseisen, Edelstahl, Graphit
Anwendung
für Heizzwecke
Weitere Eigenschaften
mit Faltenbalgabdichtung
DN

Max: 200 mm
(7,874 in)

Min: 15 mm
(0,591 in)

Druck

16 bar
(232,1 psi)

Temperatur

Max: 350 °C
(662 °F)

Min: -10 °C
(14 °F)

Beschreibung

Das Werkzeug hat eine steigende rotierende Spindel und ein Handrad, ein verschraubtes Oberteil und eine Stopfbuchspackung, Flansche R.F. ISO PN16 mit einer grauen Lackierung RAL 7011-7012. Sein Pfeil zeigt die Durchflussrichtung an, in der es eingesetzt werden muss. Er ist hauptsächlich für alle gängigen Fluide mit einer minimalen und maximalen Temperatur von - 10°C bis + 300°C geeignet. Sein maximaler Druck beträgt 16 bar. Er muss regelmäßig gefettet werden, damit das Handrad funktioniert, und sollte nicht für Konvektorflüssigkeit verwendet werden. Durchgangsventil aus Gusseisen mit Flansch PN16 zum Einstellen oder Schließen in Heizungs-, Wasserverteilungs- und Bewässerungsnetzen. Packung und Dichtung aus Graphit. Geschraubtes Oberteil und Dichtung für eine einfache Wartung. SPEZIFIKATIONEN : - Beachten Sie die durch den Pfeil angegebene Durchflussrichtung - Rismg rotierende Spindel und Handrad - Geschraubte Motorhaube und Stopfbuchspackung - Sitz aus Edelstahl - PN16 Flansche R.F. - Lackierung RAL 7011 grau. Dicke 90 pm VERWENDUNG: - Wärmemg. Wasserverteilung und Bewässerung - Min. und max. Température Ts : - 10°C bis + 120°C - Maximaler Druck Ps : 16 bar bis zu DN150. 14 bar für DN200. 9 bar für DN250 (siehe Grafik Seite 3) - Halten Sie den Schaft gefettet - Nicht für Dampf verwenden - Ziehen Sie die Stopfbuchspackung zum Festziehen des Satzes an

---
