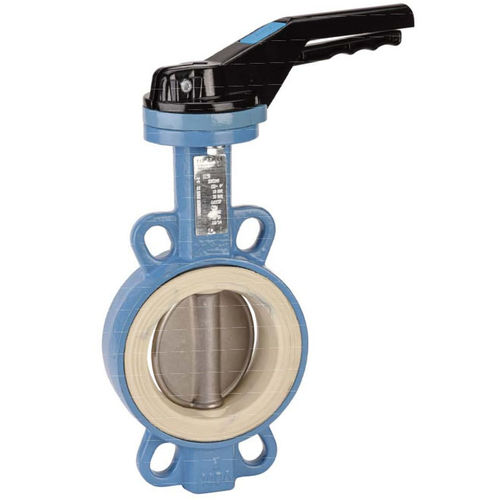

Absperrklappe 1156 series
HebelIsolationfür Öl

Absperrklappe
Absperrklappe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
mit Absperrklappe
Betätigung
Hebel
Funktion
Isolation
Medium
für Öl
Korpus
Zwischenflansch, IP65, Gusseisen, Edelstahl, EPDM
Weitere Eigenschaften
ISO
DN

Min: 40 mm
(1,575 in)

Max: 300 mm
(11,811 in)

Druck

16 bar
(232,1 psi)

Temperatur

Min: -10 °C
(14 °F)

Max: 90 °C
(194 °F)

Beschreibung

Die Serie 1156 wird von Sferaco hergestellt und ist eine Zwischenflanschklappe, die zur Isolierung mit einem langen Hals integriert ist. Die Einheit verfügt außerdem über eine ISO 5211-Montageplatte. Der Ventilkörper ist rilsanbeschichtet mit einer Dicke von 250 Mikron bis 300 Mikron. Zwischen den Flanschen gibt es ISO PN10/16 von DN32/40 bis 400 und ISO PN20 ANSI150 von DN40 bis 400 Er hat auch einen vollständig gekreuzten Schaft, einen abnehmbaren Sitz und einen Hebel, der bis zu 9 Positionen mit einer Sperrvorrichtung bis DN200 hat, aber von DN250 bis DN300 nicht sperren würde. Die Serie 1156 hat eine maximale Druckkapazität von bis zu 16 bar. Es besteht die Möglichkeit, die Spindel bis zu 75 mm in der Länge zu verlängern. SPEZIFIKATIONEN ; - Langer Hals zur Isolierung - Montageplatte nach ISO 5211 - Wafer-Typ - Zwischen Flanschen PN1Û/16 von DN32/40 bis 400 und Klasse 150 (PN20) von DN40 bis 400 (über auf Anfrage ) - Zwischen Flanschen PN10 von DN45Û bis DN 1400 - Full Crossing Vorbau - Abnehmbarer EPDM-Sitz - Edelstahl bis zu DN100 - Duktile Eisenkrankheit mit schwarzer Nlsan-Beschichtung +/- 300 p über DN100 - Hebel mit 9 Stellungen und Verriegelungshebel bis DN200 . Anschlag in den unteren Stellungen, aber nicht verriegelbar von DN250 bis 300 - Rilsan beschichtete Gehäusefarbe RAL 5024.250-300 Mikron Dicke - Schaftverlängerung 75 mm Länge ( Option ) - Vierkanthebel 30x30 mm für Spezialschlüssel ( Option ) VERWENDUNG: - Flüssigkeiten : Kaltes und warmes Wasser. trinkbares Wasser - Min. und Max. Température Ts : Von -20°C bis + 110°C - Maximaler Druck Ps : 16 bar bis zu DN300,10 bar darüber (siehe Diagramme Seite 5)

---
