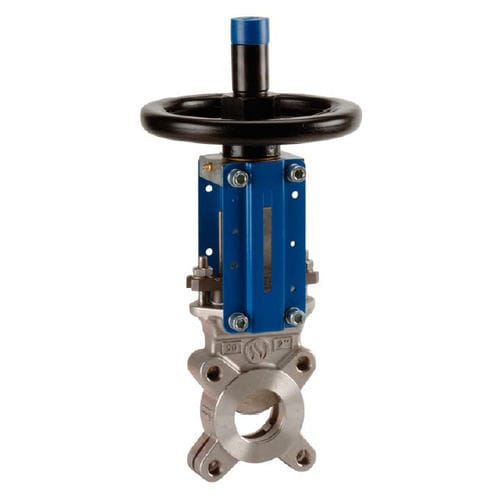

Plattenschieber 172 series
mit Handradfür Wasserfür flüssige Lebensmittel und Getränke

Plattenschieber
Plattenschieber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Absperrschieber
Betätigung
mit Handrad
Medium
für Wasser, für flüssige Lebensmittel und Getränke, für Chemikalien
Korpus
flanschmontiert, Gewinde, Edelstahl, PTFE, EPDM, NBR
Anwendung
chemisch, Wasser, für Pulver, Nahrungsmittel
Weitere Eigenschaften
unidirektional
DN

Max: 400 mm
(15,748 in)

Min: 50 mm
(1,969 in)

Druck

4 bar, 6 bar, 8 bar, 10 bar
(58 psi, 87 psi, 116 psi, 145 psi)

Temperatur

Max: 130 °C
(266 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Das Ventil enthält eine steigende rotierende Spindel und ein nicht steigendes Handrad. Es zeichnet sich außerdem durch einen losen Faktor von 2 % Kvs ohne Dichtheit, einen ISO PN10-Wert zwischen den Flanschen und vollständig gekreuzte untere Gewindebohrungen und Sacklochbohrungen mit Gewinde oben aus. Diese Vorrichtung kann mit einem Hebel oder Kettenhandrad und einem Abweiser modifiziert werden. Ein bipolarer Sensor kann mit 0 + C , Spannung AC 15-240V 3A؛ IP66 Typ XCK M115C angeschlossen werden. Darüber hinaus bestehen die Außenteile zu 50% aus Epoxidharz und zu 50% aus Polyester, lackiert in RAL 5005 blau. Unidirektionales Edelstahl-Plattenschieberventil für Wasser, Wasseraufbereitung, Zellstoff, Pulver, Lebensmittelindustrie, Chemie PTFE-Packung mit Stopfbuchsenmutter aus Edelstahl für eine bessere mechanische Beständigkeit. Zentrierter Index, der die Installation des Sensors mit einer kleinen Grundfläche ermöglicht. Gerippte Stützplatte für eine bessere Steifigkeit. Auswechselbarer Sitz (NBR, EPDM, FKM, SILIKON, PTFE). SPEZIFIKATIONEN ; - geöffnetes oder geschlossenes Ventil - nicht drehende Spindel, nicht steigendes Handrad - Unidirektionale Dichtheit ( Beachten Sie die durch den Pfeil angezeigte Flussrichtung ) - Schwacher Kopfverlust - Zwischen Flanschen PN10 - Untere Bohrungen mit Full Crossing-Gewinde und obere Sacklochbohrungen mit Gewinde - Mit Handrad - Mit Hebel oder Kettenhandrad ( Option ) - Möglich mit bipolarem Sensor O + C. Spannung AC 15-240V 3A. IP66 Typ XCK M115C - Abweiser ( Option ) - 50 % Epoxidharz 50 % Polyesterlackierung, Farbe blau RAL 5005 - Andere Sitze auf Anfrage ( FKM. PTFE. SILICONE ...) VERWENDUNG: - Wasser. Wasseraufbereitung. Zellstoff. Pulver. Lebensmittelindustrie. Chemie - Min und Max - Température Ts - : - 20°C bis - + - 130°C für Körper aus Stahl ohne Stempel mit EPDM-Sitz Ref.172

---
