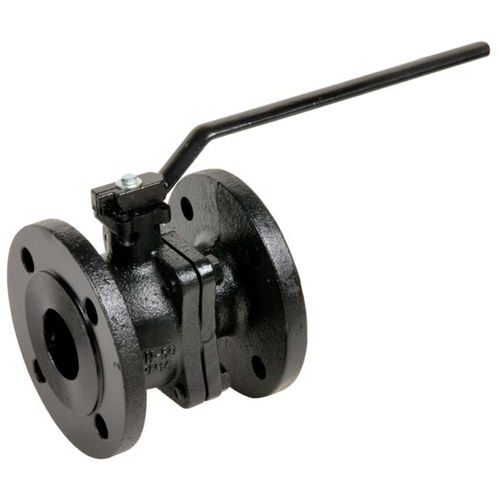

Kugelventil 505 seriesHebelFlanschGewinde
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Kugel
- Betätigung
- Hebel
- Korpus
- Flansch, Gewinde, Gusseisen, Edelstahl, PTFE
- Anwendung
- für ISO-Platine
- Weitere Eigenschaften
- ISO, mit Volldurchlass, normal geschlossen, wasserdicht, ATEX
- DN
Min: 40 mm
(1,575 in)Max: 150 mm
(5,906 in)- Druck
10 bar, 16 bar
(145 psi, 232,1 psi)- Temperatur
Min: -10 °C
(14 °F)Max: 200 °C
(392 °F)
Beschreibung
Bügelventil aus Gusseisen mit vollem Durchgang nach ISO 5211 für alle gängigen Flüssigkeiten der 2.
2 FKM O-Ringe und 1 PTFE-Dichtung auf der Spindel, PTFE-Körperdichtung und PTFE-Sitz.
Kompatibel mit explosionsgefährdeter Atmosphäre, ATEX Zone 1&21 und Zone 2&22 dank der antistatischen Vorrichtung. Dank der ISO 5211-Platte kann ein Stellantrieb auf dem Ventil installiert werden.
SPEZIFIKATIONEN :
- Voller Durchgang
- Ausblassicherer Schaft
- PTFE-Packung und Spindel-O-Ring aus FKM
- Montageplatte nach ISO 5211
- PN10/16 Flansche R.F. ( nach DN. Flanschbohrungen mit oder ohne Gewinde )
- Hohler Bügel aus rostfreiem Stahl
- Schwarze Lackfarbe RAL 9004,5-15 Mikron Dicke
VERWENDUNG:
- Für gewöhnliche Flüssigkeiten der 2K-Gruppe
- Min. und max. Température Ts : - 10°C bis + 200°C
- Maximaler Druck Ps : 16 bar
- Nicht mit Dampf verwenden
- Nicht mit Druckluft verwenden
BEREICH;
Gusseisen PN10/16 Flansche R.F. mit Edelstahlbügel von DN40 bis DN150 Ref. 505
---
