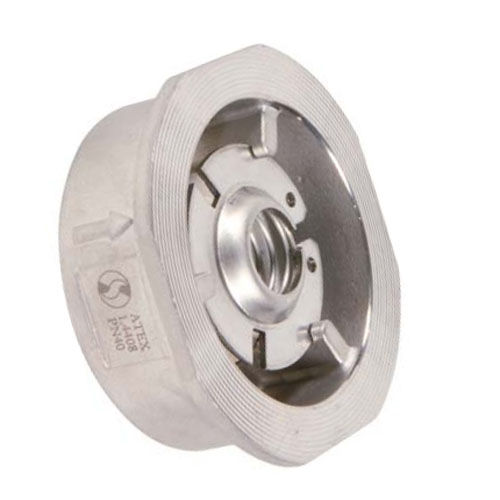

Scheibenrückschlagventil 386 series
GewindeZwischenflanschfür die chemische Industrie

Scheibenrückschlagventil
Scheibenrückschlagventil
Scheibenrückschlagventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Scheiben
Korpus
Gewinde, Zwischenflansch
Anwendung
für die chemische Industrie, für pharmazeutische Anwendungen, hydraulisch, für Druckluft
Material
Edelstahl
Weitere Eigenschaften
Federdruck
DN

Min: 15 mm
(0,591 in)

Max: 200 mm
(7,874 in)

Druck

40 bar
(580,2 psi)

Temperatur

Min: -20 °C
(-4 °F)

Max: 200 °C
(392 °F)

Beschreibung

Tellerrückschlagventile der Serie 386 sind in Federanordnung konstruiert, was eine umfassende Ausrichtung auf beliebige Strömungswege durch den Pfeil ermöglicht. Es ist mit einem Scheibenrippen-Führungsmechanismus integriert, der eine optimale Zentrierkapazität ermöglicht. Dieses Ventil ist mit Edelstahlkomponenten konstruiert, die seine Korrosionsbeständigkeit und hohe Temperaturtoleranz erhöhen. Es ist eine allgemeine Lösung für chemische Anlagen, Pharmazeutika, petrochemische Anlagen und hydraulische Installationssysteme. SPEZIFIKATIONEN : - Rückschlagventil aus gestanztem Stamless Steel - Ail-Positionen (beachten Sie die durch den Pfeil angegebene Flussrichtung) - Kurze Länge - Mindestgegendruck für Dichtheit: 0,5 bar bis DN1*1/2,1 bar von DN2" bis DN4" VERWENDUNG : - Chemische und pharmazeutische Industrie, petrochemische Industrie, Hydraulikinstallation, komprimierte - Max Température Ts 10°C - Mm Température Ts :+ 150°C - Maximaler Druck Ps : 16 bar BEREICH : - Körper AISI 316 weiblich / weiblich BSP zytindncal threaded Rof. 326 von DN 1/4" bis DN 4" - Körper AISI 304 weiblich / weiblich BSP zylindrisches Gewinde Rof. 327 von DN 1/4" bis DN 4"

---
