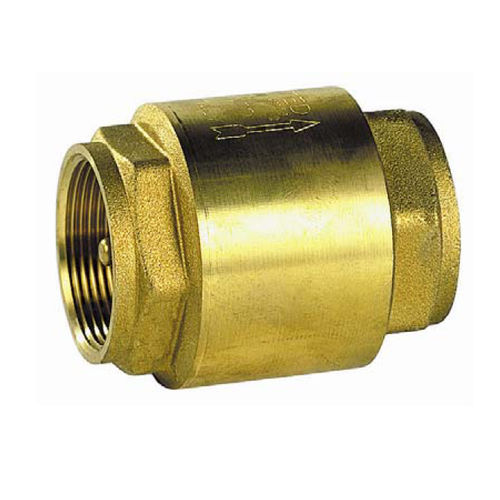

Scheiben-Rückschlagventil 305 series
innen/innenfür TrinkwasserMessing

Scheiben-Rückschlagventil
Scheiben-Rückschlagventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Scheiben
Korpus
innen/innen
Anwendung
für Trinkwasser
Material
Messing
Weitere Eigenschaften
Federdruck
Temperatur

Min: -10 °C (14 °F)

Max: 100 °C (212 °F)

Druck

12 bar, 18 bar, 25 bar (174 psi)

DN

Min: 0,375 in

Max: 4 in

Beschreibung

Die Rückschlagventile der Serie 305 werden aus Messingwerkstoffen hergestellt. Es wird mit einer Durchflussrichtungsanzeige durch seinen Pfeil geliefert. Eine verbesserte Zentrierung der Drossel auf dem Sitz kann durch seine seitliche Führung und seine doppelten axialen Eigenschaften erreicht werden. Es wird mit einer NBR-Dichtung geliefert, die eine verbesserte Dichtheit sowohl bei hohem als auch bei niedrigem Druck ermöglicht. Durch seine zylindrische Innenkonstruktion ist ein leichtes Lösen des Kopfes gewährleistet, SPEZIFIKATIONEN ; - Beachten Sie die durch den Pfeil angezeigte Flussrichtung - Weiblicher / weiblicher Typ - Drosselklappe aus Nylon - Perfekte Zentrierung der Drosselklappe auf dem Sitz dank der doppelten axialen und latéralen Führung - Niedriger Öffnungsdruck - Bessere mechanische Festigkeit dank des Messingkörpers CW617N - Gelenkstellungen mit Feder SS 302 - Ausgezeichnete Nieder- und Hochdruck-Dichtheit dank der NBR-Dichtung VERWENDUNG: - Wärmemenge Trinkwasser, Kalt- und Warmwasser - Min Température Ts : - 10°C - MaxTemperatur Ts :+ 110°C - Maximaler Druck Ps : 16 bar bis zu DN 1*. 10 bar von 1"1/4 bis 2" und 8 bar über ÖFFNUNGSDRUCK : - Öffnungsdruck zwischen 20 und 200 mbar BEREICH : Zylindrische BSP-Gewindebuchse von DN 3/8' bis DN 4"

---
