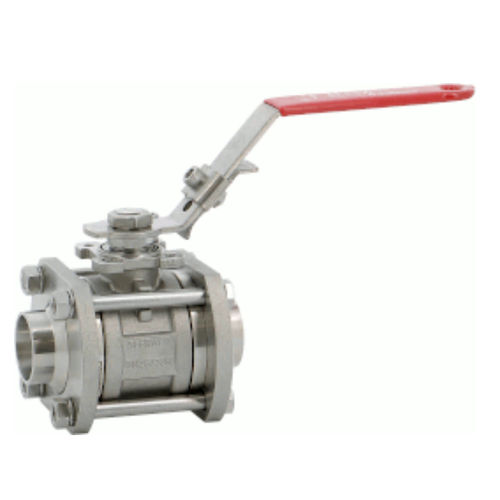

Kugelventil ELITBW

HebelVerteilungfür Wasser

3-teiliges Bügelventil aus Edelstahl mit drehbaren Enden, voller oder reduzierter Bohrung für Netzwerke der Pharma-, Kosmetik- und Lebensmittelindustrie. Einfache Installation dank der drehbaren Enden. TFM1600 Packung mit 3 Chevrons Dichtungen und einer Druckscheibe an Spindel, Gehäusedichtung und Sitz in TFM1600. Flüchtiger Austritt nach EN 15848-1:2006 Klasse B-H für eine ausgezeichnete Dichtheit an der Spindel und zur Verhinderung externer Leckage. Kompatibel mit explosiver Atmosphäre, ATEX Zone 1&21 und Zone 2&22 dank der doppelten antistatischen Vorrichtung. Ventil in Übereinstimmung mit der Verordnung (EG) N* 1935/2004, FDA und USP Klasse VI auf Anfrage. Handhabung mit abschließbarem Griff, abschließbarem ovalen Handrad oder Spindelverlängerung mit Platte IS05211. Dank der ISO 5211-Platte kann ein Stellantrieb auf das Ventil montiert werden. SPEZIFIKATIONEN : - Volle oder reduzierte (Venturi-) Bohrung - Ausblassicherer Schaft - Packung mit 3 Chevrons Dichtungen - Doppelte antistatische Vorrichtung (Bügel zwischen Schaftkörper und Schaftkugel) - Flüchtige Emissionen nach ISO 15848-1 Klasse BH - Abschließbarer Griff - Ovales Handrad und Spindelverlängerung auf Anfrage - Montageplatte nach ISO 5211 - Rotatmg endet - EG 1935/2004 für die Lebensmittelindustrie - Sitz mit Kerben für automatische Dekompression im toten Bereich - Mit Auslassöffnung im Bügel (befindet sich oben im Bügel, um Überdruck im Bügel in geöffneter Position zu vermeiden) - Rauhigkeit Ra 0,4 für die Kaution. Ra 0,8 für die Enden VERWENDUNG : - Pharmazeutische Industrie, Kosmetik und Lebensmittelindustrie - Vakuum 10-J bar (ohne Vordruck) - Min. und max. Température Ts : -50°C bis + 180°C - Maximaler Druck Ps : 63 bar bis zu DN40. 50 bar für DN50 ( siehe Grafik unter )
