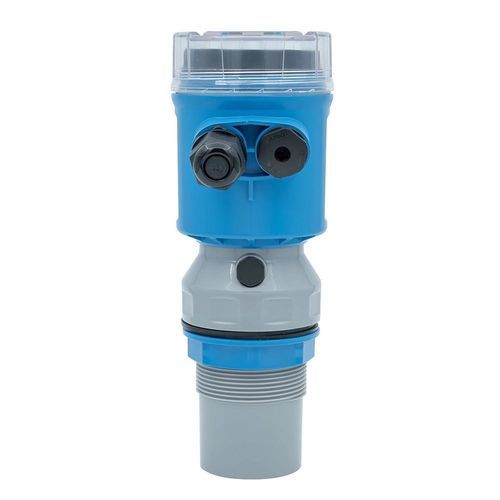

Füllstand- und Tiefensensor / Ultraschall 3S-SDS

zur Messung der SchneetiefeRelaisausgang4-20 mA

Produktübersicht
Der 3S-SDS ist ein Ultraschall-Schneetiefensensor für kontinuierliche, berührungslose Messungen im Außenbereich. Er wurde für geringen Wartungsaufwand und langfristige Stabilität entwickelt und liefert zuverlässige Distanzdaten für Umweltüberwachung, Straßenverkehrssicherheit, Luftfahrt, PV-Anlagenmanagement und landwirtschaftliche Anwendungen.

Technische Daten

• Artikelcode: 3S-SDS
• Messbereich: 5–10 m (optional bis 40 m)
• Genauigkeit: 0,3 % F.s.
• Auflösung: 1 mm
• Frequenz: 20–350 kHz
• Ausgänge: RS485, 4–20 mA, Relais (optional 1–5 V / 1–10 V / NPN)
• Versorgung: 3,7–32 V DC
• Leistungsaufnahme: < 1,5 W
• Betriebstemperatur: -20 °C bis +70 °C
• Feuchte: 0–95 % r.F. (ohne Kondensation)
• Schutzklasse: IP65
• Materialien: PVDF, ABS
• Anzeige: OLED

Hauptmerkmale

• Großer Arbeitsspannungsbereich: 3,7–32 V DC
• Sicherung und Wiederherstellung von Parametern
• Frei einstellbarer analoger Ausgangsbereich
• Filtereinstellung für stabilere Messwerte
• Anpassbares serielles Datenformat
• Optionale inkrementelle/differenzielle Distanzmessung für Luftspalt- oder Füllstandsanwendungen
• Wählbare Sendeimpulsstärke (1–15 Stufen)

Warum es für den Außeneinsatz geeignet ist
Der 3S-SDS ist für den Außeneinsatz ausgelegt: IP65-Gehäuse und witterungsbeständige Materialien. Die berührungslose Messung verhindert mechanischen Verschleiß, und die konfigurierbaren Ausgänge erleichtern die Integration in SCADA-, Telemetrie- oder Messdatenerfassungssysteme. Filterung und einstellbare Impulsstärke verbessern die Stabilität bei wechselnden Wetterbedingungen.

Typische Anwendungen

• Meteorologische Stationen
• Umwelt- und Standortüberwachung
• Verkehrsüberwachung und Winterdienst
• Flughafen- und Luftfahrtüberwachung
• Schneeerkennung und Leistungsüberwachung in PV-Anlagen
• Landwirtschaftliche Überwachung und industrielle Außenanwendungen

Funktionsweise
Der Sensor sendet Ultraschallimpulse und misst die Laufzeit der Echos zur Berechnung der Distanz. Bei Schneeverwehung verringert sich die gemessene Distanz, woraus die Schneetiefe ermittelt wird. Die berührungslose Messung ermöglicht einen langlebigen, wartungsarmen Betrieb.
