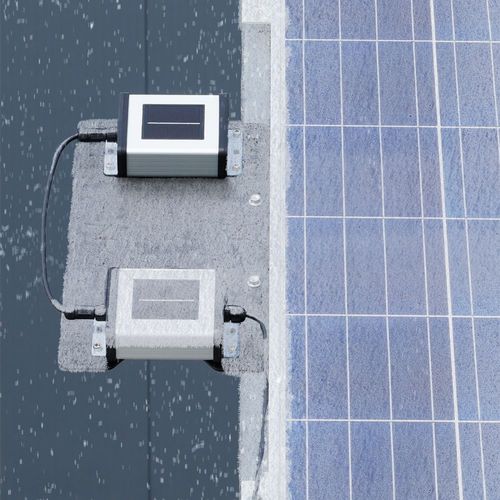

Schneesensor 3S-SS-MB

Produktübersicht
Der SEVEN Schneesensor wurde entwickelt, um Produktionsverluste durch Schneebedeckung auf Photovoltaikmodulen zu messen. Geeignet für Freiland- und Dachanlagen, informiert der Sensor Betreiber über Ertragsverluste durch Schneeansammlungen. Ein gemessener Schneeanteil von 10 % entspricht einer geschätzten Energieverlustquote von 10 % für die Anlage.

Funktionsweise
Schneeanteil = Energieverlust. Der SEVEN Schneesensor berechnet den Schneeanteil der PV-Anlage, indem er die Irradiationsdaten zweier Referenzzellen vergleicht: einer von Schnee bedeckten und einer schneefreien Zelle. Dieser Vergleich liefert einen direkten Indikator für die durch Schneebedeckung verursachte Produktionsminderung.

Integration in Nachführsysteme
Der SEVEN Schneesensor bietet eine spezielle Lösung für PV-Projekte mit Solar-Trackern. Durch die Analyse der Irradiationsdaten der schneebedeckten und schneefreien Referenzzellen ermittelt der Sensor den Schneeanteil und übermittelt diesen an die Tracker-Steuerzentrale, um die Modulpositionen entsprechend der Schneeansammlung anzupassen und unnötige Tracker-Bewegungen zu vermeiden.

TECHNISCHE SPEZIFIKATIONEN
Artikelnummer: 3S-SS-MB
Gemessene Daten: Schneeanteil
Auflösung: 0,1 %
Messbereich: 0 % – 100 %
Unsicherheit: ≤2 %
Irradiationsbereich: 0…1600 W/m²
Datenausgang: RS485 bis 38400 Baud
Kommunikationsprotokoll: Modbus RTU
Ausgabefrequenz: 1/s
Betriebstemperatur: -40°C bis +85°C
Betriebsfeuchte: 0 bis 100 %rF
Stromversorgung: 22 bis 30 V DC
Stromverbrauch: 0,82 A max @ 24VDC (bei abgeschaltetem Heizer 0,02 A max @ 24 VDC)
Elektrische Verbindung: 3 m LIYYC11Y PUR-Kabel, UV- und witterungsbeständig
Galvanische Trennung: 1000 V zwischen Stromversorgung und RS485-Bus
Schutzart: IP65
Abmessungen: 200 mm x 412 mm x 44 mm (B x L x H)
Gewicht: 1845 g
Kalibrierung: Jeder Sensor ist kalibriert und unter Class AAA Sonnensimulator gemäß IEC 60904-2 normiert, unter Verwendung einer von ISFH-Germany kalibrierten Referenzzelle.

Eigenschaften / Technische Daten

• Artikelnummer: 3S-SS-MB
• Gemessene Daten: Schneeanteil
• Auflösung: 0,1 %
• Messbereich: 0 % – 100 %
• Unsicherheit: ≤2 %
• Irradiationsbereich: 0…1600 W/m²
• Datenausgang: RS485 bis 38400 Baud
• Protokoll: Modbus RTU
• Ausgabefrequenz: 1/s
• Betriebstemperatur: -40°C bis +85°C
• Betriebsfeuchte: 0 bis 100 %rF
• Stromversorgung: 22 bis 30 V DC
• Stromverbrauch: 0,82 A max @ 24VDC (Heizung aus 0,02 A max @ 24 VDC)
• Elektrische Verbindung: 3 m LIYYC11Y PUR-Kabel, UV- und witterungsbeständig
• Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Bus
• Schutzart: IP65
• Abmessungen: 200 mm x 412 mm x 44 mm
• Gewicht: 1845 g
• Kalibrierung: Kalibriert und normiert unter Class AAA Sonnensimulator gemäß IEC 60904-2 mit ISFH-Germany Referenzzelle
