Verschmutzungssensor für Photovoltaikmodule 3S-SMS-MB-M

für PhotovoltaikanwendungIEC 61724mit manueller Reinigung

Übersicht

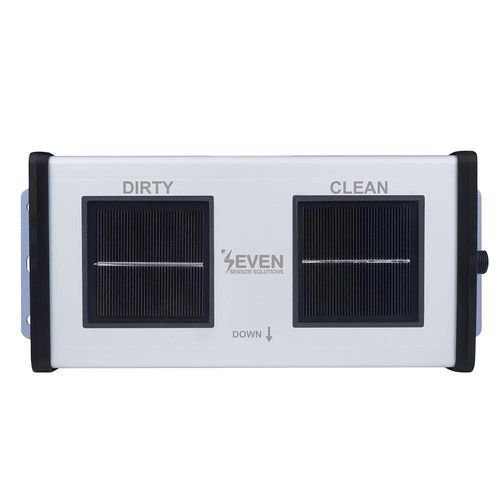

Der SEVEN manuelle Soiling-Sensor misst Energieverluste an Photovoltaik-Modulen, indem eine saubere Referenzzelle mit einer verschmutzten Referenzzelle verglichen wird. Der gemeldete Verschmutzungsgrad entspricht direkt dem Energieverlust (z. B. 10% Verschmutzung = 10% Energieverlust). Daten werden per RS485 im Modbus RTU übertragen und das Gerät ist SunSpec-konform für einfache Integration in Überwachungsplattformen.

Funktionsprinzip
Das System verwendet zwei Referenzzellen: eine wird manuell sauber gehalten, die andere ist den gleichen Verschmutzungsbedingungen wie die PV-Module ausgesetzt. Durch Vergleich der Einstrahlung zwischen den Zellen berechnet der Sensor in Echtzeit den Verschmutzungsgrad und überträgt ihn per Modbus RTU.

• Eine Referenzfläche wird durch Personal vor Ort manuell gereinigt.
• Die andere Referenzfläche ist den gleichen Staub- und Schmutzbedingungen wie die Module ausgesetzt.
• Der Verschmutzungsgrad wird aus den Einstrahlungsdifferenzen berechnet und in Echtzeit gemeldet.
• Kommunikation: Modbus RTU über RS485; SunSpec-konform für Plug-and-Play-Integration.

Hauptvorteile

• Quantifiziert Energie- und Umsatzverluste durch Verschmutzung zur Unterstützung von O&M-Entscheidungen.
• Ermöglicht datenbasierte Reinigungspläne zur Kosten- und Ertragsoptimierung.
• Geeignet für Utility-Scale-Anlagen, gewerbliche Dachflächen und Industrieprojekte.
• Robustes Design: IP65-Gehäuse, UV-geschützte Leitung und großer Betriebstemperaturbereich.
• Kalibriert unter Klasse-AAA-Sonnensimulator und validiert mit Referenzzellen von ISFH und Fraunhofer ISE.

Warum Soiling-Monitoring wichtig ist
Verschmutzung reduziert die PV-Leistung und beeinflusst die Einnahmen. Typische Auswirkungen:

• 2–5% jährlicher Verlust in gemäßigten Klimazonen.
• 10–15% oder mehr in Wüsten- oder staubintensiven Regionen.

Ohne Monitoring drohen Überreinigung (verschwendete Ressourcen) oder Unterreinigung (Ertragsverlust). Der Sensor liefert quantitative Daten, um Reinigungskosten und Leistungsgewinn abzuwägen.

Daten & Kommunikation
Ausgabe über 3-Draht-RS485-Bus mit Modbus RTU. Unterstützt bis zu 38400 Baud und eine Ausgaberate von 1/s. SunSpec-Konformität gewährleistet Integration in SCADA, PLCs und Drittanbieter-Plattformen.

Betrieb & Wartung
Die manuelle Version erfordert, dass Betreiber die saubere Referenzzelle frei von Schmutz halten. Empfohlene Routine: tägliche Reinigung der sauberen Referenzzelle, Prüfung von Kabeln/Steckverbindern und jährliche Kalibrierüberprüfung zur Einhaltung der IEC-Genauigkeit.

Konformität, Kalibrierung & Prüfung
Entspricht IEC 61724-1 (Annex C). Jede Einheit wird unter Klasse-AAA-Sonnensimulator gemäß IEC 60904-2 und IEC 60904-4 kalibriert mit einer von ISFH kalibrierten Referenzzelle und unter natürlichem Sonnenlicht mit einer von Fraunhofer ISE kalibrierten Zelle getestet.

Häufige Fragen (Auswahl)

• Worin unterscheidet sich die manuelle Version von der automatischen? Gleiches Messprinzip und Genauigkeit; die manuelle Version erfordert manuelle Reinigung der sauberen Referenzzelle und ist kosteneffizienter für geplante Besuche.
• Ist das Gerät in extremen Bedingungen zuverlässig? Ja — IP65-Gehäuse, UV-geschützte PUR-Zuleitung und Betriebstemperaturbereich -40°C bis +85°C.
• Wie oft sollte die Referenzfläche gereinigt werden? Die saubere Referenzzelle sollte täglich mit einem feuchten Tuch gereinigt werden; die verschmutzte Zelle wird periodisch im Rahmen der Standortreinigung gereinigt.
• Ist es kompatibel mit Überwachungssystemen? Ja — Modbus RTU über RS485 und SunSpec-Konformität ermöglichen die Integration mit den meisten Plattformen.
• Lieferzeiten & Garantie Kleine Bestellungen: ca. 2–3 Wochen; Großmengen (100 Stk): ca. 8–10 Wochen. Garantie: 2 Jahre gegen Herstellungsfehler.
• Preisspanne Ca. 520 EUR – 950 EUR je nach Modell und Zubehör.

Technische Daten

• Artikelnummer: 3S-SMS-MB-M
• Verschmutzungsgrad: 0% – 100%
• Auflösung: 0,1%
• Unsicherheit: ≤1%
• Einstrahlung: 0…1600 W/m²
• Angewandte Norm: IEC61724-1 (Annex C)
• Daten-Ausgang: RS485 bis 38400 Baud
• Kommunikationsprotokoll: Modbus RTU
• Ausgaberate: 1/s
• Betriebstemperaturbereich: -40°C bis +85°C
• Betriebsfeuchtigkeit: 0 bis 100%
• Versorgungsspannung: 12 bis 30 V DC
• Leistungsaufnahme: 20 mA @ 24 V DC
• Elektrischer Anschluss: 3 m LIYYC11Y PUR-Kabel, UV- und witterungsbeständig
• Galvanische Trennung: 1000 V zwischen Versorgung und RS485-Bus
• Schutzart: IP65
• Abmessungen: 244 mm x 108 mm x 42 mm (B x L x H)
• Gewicht: 500 g
• Kalibrierung: Kalibriert unter Klasse-AAA-Sonnensimulator gemäß IEC 60904-2 mit ISFH-kalibrierter Referenzzelle
• Test: Getestet unter natürlichem Sonnenlicht mit Fraunhofer ISE-kalibrierter Referenzzelle
