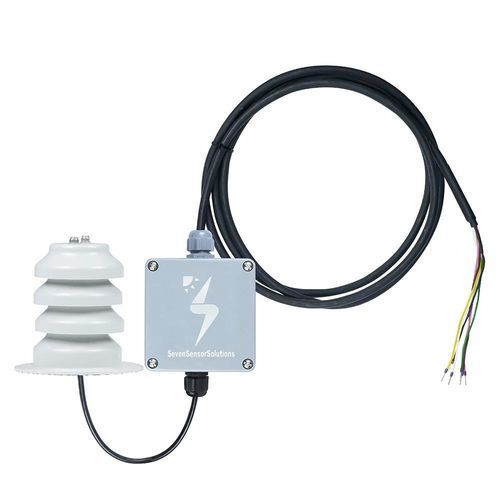

Relativ-Feuchtigkeitssensor 3S-RH-I

kapazitiv4-20 mAmit Stromausgang

Übersicht
Der 3S-RH-I ist ein kapazitiver Sensor zur Messung der relativen Luftfeuchte und liefert ein analoges 4–20 mA Ausgangssignal zur direkten Integration in Datenlogger, Gateways und SPS. Er misst 0 bis 100 % rF und wird mit Montagematerial und einem UV‑beständigen Strahlungsschutz geliefert, der das Messelement vor direkter Sonneneinstrahlung schützt.

Funktionsprinzip
Ein kapazitives Messelement auf einer elektronischen Platine erfasst die Umgebungsfeuchte mit hoher Empfindlichkeit. Die Elektronik wandelt das Messergebnis in ein analoges 4–20 mA Signal um. Das Gerät ist in einem UV‑beständigen Gehäuse mit Schutzschirm untergebracht und für raue Außenbedingungen ausgelegt.

Anwendungen

• Solaranlagen und PV‑Leistungsüberwachung
• Industrielle Prozesssteuerung
• Produktionsstätten
• Lager‑ und Logistikbereiche
• Umweltüberwachung in Transportfahrzeugen
• Feuchtekontrolle zum Schutz feuchtigkeitsempfindlicher Produkte und Anlagen

Installationshinweise
Testen Sie das System auf Bodenhöhe vor der endgültigen Montage. Platzieren Sie den Sensor fern von dunklen, reflektierenden oder wärmeabsorbierenden Flächen und vermeiden Sie Wärmequellen (Schornsteine, Lüftungsöffnungen). Auf Dächern montieren Sie den Sensor an der Seite mit vorherrschender Windrichtung. Die Installation erfolgt in zwei Schritten: zuerst die Montagevorrichtung, dann der Sensor am Halter.

Warum Seven

• Hohe Genauigkeit: ±1 % rF (20–70 %) bei 25 °C mit 0,1 % Auflösung für verlässliche Messwerte.
• Witterungsbeständig: UV‑beständiger Schutzschirm und ABS‑Gehäuse für den Außeneinsatz.
• Einfache Integration: Standardmäßiger Analogausgang 4–20 mA kompatibel mit Datenloggern, Gateways und SPS.

Zusätzliche Informationen

• Garantie: 2 Jahre für das Modell 3S-RH-I.
• Preisangabe: typischerweise zwischen 250 und 300 EUR.
• Lieferzeiten: Kleinbestellungen (bis 5 Stk.): ca. 2–3 Wochen; Großbestellungen (bis 100 Stk.): ca. 7–9 Wochen.
• Kabel: Jede Einheit wird mit einem 3 m LIYYC11Y PUR Kabel (UV‑ und wetterbeständig) geliefert; andere Längen auf Anfrage.

Technische Daten

• Artikelcode: 3S-RH-I
• Gemessene Größe: Relative Humidity
• Sensortyp: Capacitive
• RH‑Bereich: 0 % bis 100 %
• RH‑Genauigkeit: ±1 % RH (20–70 %) bei 25 °C
• RH‑Auflösung: 0,1 %
• Datenausgang: Analog 4–20 mA
• Stromversorgung: 12–30 V DC
• Stromaufnahme: 30 mA @ 24 V DC
• Elektrischer Anschluss: 3 m LIYYC11Y PUR Kabel (UV‑ und wetterbeständig)
• Betriebstemperaturbereich: -40 °C bis +85 °C
• Gehäusemaße: 64 x 68 x 35 mm (B x L x H)
• Schirmmaße: Ø 105 x 100 mm
• Gewicht: 0.5 kg
• Schutzart: IP65
• Gehäusematerial: ABS
• Sensorgehäuse: Edelstahlrohr – Membranfilter
• Schirmmaterial: ABS
• Norm: Klasse A gemäß IEC 61724-1:2021 (Relative Humidity)
