Feuchte- und Temperatursensor / relativ 3S-RH&AT-MB

RS-485Modbus RTU24 VDC

Produktübersicht

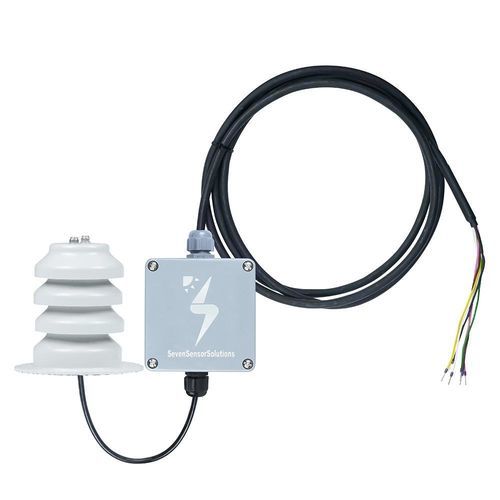

Der 3S-RH&AT-MB von SEVEN ist ein kapazitiver Sensor zur Messung der relativen Luftfeuchte und der Umgebungstemperatur. Die Variante 3S-RH/AT/PS-MB ergänzt die barometrische Druckmessung. Der Sensor wird mit Montagematerial geliefert und durch einen mehrlagigen Kunststoff-Strahlenschutz vor direkter Sonneneinstrahlung geschützt, der eine freie Luftzirkulation ermöglicht.

Anwendungen und Nutzen
Einsetzbar in Solaranlagen, Industrieumgebungen, Lagerung und Transport sowie Produktionsstätten zur Überwachung feuchtigkeitsbedingter Effekte auf Anlagen und Prozesse. Die Daten unterstützen die Bewertung spektraler Veränderungen bei PV-Anlagen, Modulleistung, Wärmeübertragung, Brechungseinflüsse und Kondensationszeiten in Verbindung mit Temperaturdaten.

Funktionsprinzip und Kommunikation
Das Gerät verfügt über einen UV-beständigen Schutzschirm und ein kapazitives RH-Element für stabile Messwerte. Messergebnisse werden per RS485-Schnittstelle im Modbus RTU-Protokoll bis 38400 Baud ausgegeben und können in SPS, Datenlogger und Überwachungssysteme integriert werden.

Technische Daten
Artikelcode: 3S-RH&AT-MB | 3S-RH/AT/PS-MB
Gemessene Größen: Relative Feuchte; Umgebungstemperatur | Relative Feuchte; Umgebungstemperatur; Druck (PS-Modell)
Sensorart: Kapazitiv
RH-Bereich: 0% bis 100% — Genauigkeit: ±1% RH (20–70%) bei 25 °C — Auflösung: 0,1%
Temperaturbereich: -40 °C bis +85 °C — Genauigkeit: ±0,1 °C (5–60 °C) — Auflösung: 0,1 °C
Druck (PS): 260 bis 1260 hPa — Genauigkeit: 0,5 hPa — Auflösung: 0,1 hPa
Datenausgang: RS485 bis 38400 Baud — Protokoll: Modbus RTU
Versorgung: 12 bis 30 V DC — Verbrauch: 20 mA max @ 24 VDC
Kabel: 3 m LIYYC11Y PUR, UV- und wetterbeständig
Gehäuse: ABS-Box; Schild ABS; Sensorgehäuse Edelstahlrohr mit Membranfilter
Abmessungen: Box 64 x 68 x 35 mm; Schild Ø 105 x 100 mm — Gewicht: 0,5 kg — Schutzart: IP65
Normen: Klasse A nach IEC 60751:2022 (Temperatur) und IEC 61724-1:2021 (Relative Feuchte)

Wo wird der 3S-RH&AT-MB eingesetzt?

• Solarsysteme (PV-Leistungsüberwachung)
• Industrieumgebungen und Produktionsstätten
• Lagerbereiche für feuchtigkeitsempfindliche Produkte
• Transportfahrzeuge und Kühlkettenüberwachung
• Umwelt-Überwachungsnetzwerke

Installation
Vor der Montage Funktion am Boden prüfen. Sensor fern von Wärmequellen, reflektierenden Flächen und lokalen thermischen Störungen anbringen. Bei Dachmontage auf der dem Hauptwind zugewandten Seite positionieren. Montage in zwei Schritten: zuerst die Halterung befestigen, dann den Sensor aufschrauben.

Hauptvorteile

• Präzise Messung: Hochauflösende RH- und Temperaturdaten für genaue Überwachung.
• Outdoor-fähig: UV-beständiger Schutzschirm und IP65-Gehäuse für dauerhaften Außeneinsatz.
• Standard-Schnittstelle: RS485 + Modbus RTU für einfache Integration in SCADA und Datenlogger.

Häufige Fragen (Auszug)
Klasse: Alle 3S-RH&AT-MB und 3S-RH/AT/PS-MB Geräte sind Klasse A gemäß IEC 60751:2022 (Temperatur) und IEC 61724-1:2021 (Relative Feuchte).
Garantie: 2 Jahre.
Preisspanne (indikativ): Ca. 225–445 EUR je nach Modell und Konfiguration.
Lieferzeiten (indikativ): Kleine Bestellungen (≤20 St.): ~2–3 Wochen; Mengen (20–100 St.): ~6–8 Wochen.
Mitgeliefertes Kabel: 3 m LIYYC11Y PUR Kabel enthalten; andere Längen auf Anfrage.

Zusammenfassung technischer Daten

• Modell: 3S-RH&AT-MB (Option: 3S-RH/AT/PS-MB)
• Gemessene Parameter: Relative Feuchte, Umgebungstemperatur (Druck optional)
• Sensorart: Kapazitiv
• Bereiche & Genauigkeiten: RH 0–100% (±1% RH @20–70%); T -40–+85 °C (±0,1 °C @5–60 °C)
• Druck (PS): 260–1260 hPa (±0,5 hPa)
• Ausgang: RS485 bis 38400 Baud, Modbus RTU
• Versorgung: 12–30 V DC, 20 mA max @24 VDC
• Kabel: 3 m LIYYC11Y PUR (UV/wetterbeständig)
• Abmessungen & Schutz: Box 64 x 68 x 35 mm; Schild Ø105 x 100 mm; IP65
• Materialien: ABS-Gehäuse & Schild; Edelstahl-Sensortube mit Membranfilter
• Normen: Klasse A IEC 60751:2022 und IEC 61724-1:2021
