Pt1000-Temperatursensor 3S-AT-PT1000-U

0-10 VBlankdrahtIP67

Produktübersicht

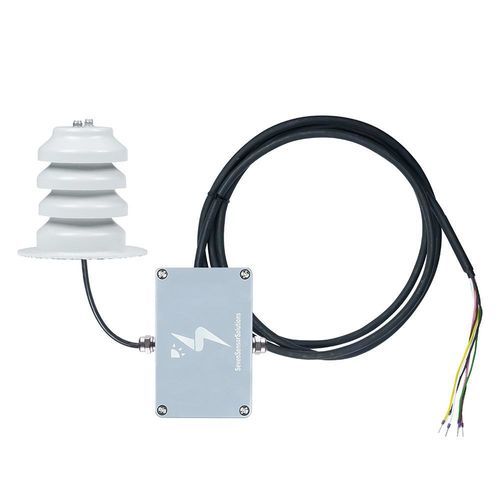

Der Umgebungstemperatursensor misst die Lufttemperatur in der Umgebung von Photovoltaik(PV)-Anlagen mit einer PT1000-Sonde. Ein integrierter Wandler konvertiert das PT1000-Signal in einen analogen 0-10 V-Ausgang und gewährleistet so die Kompatibilität mit Datenloggern, Gateways und SPS mit 0-10 V-Eingang. Der Sensor wird mit einem UV-stabilisierten Kunststoff-Strahlenschutz mit vier belüfteten Platten geliefert, der die Sonde vor direkter Sonneneinstrahlung schützt und gleichzeitig einen freien Luftstrom ermöglicht.

Anwendungen und Normen
Entwickelt für die Überwachung von PV-Anlagen und Umweltmesstechnik. Entspricht IEC 61724-1:2021 und IEC 60751:2022 (Klasse A).

Hauptmerkmale

• PT1000-Sensorelement für hochpräzise Umgebungstemperaturmessung.
• Analoger 0-10 V-Ausgang, kompatibel mit gängigen Mess- und Steuergeräten.
• UV-beständiger Strahlenschutz mit vier belüfteten Platten für zuverlässigen Außeneinsatz.
• Vorangeschlagene Montagelöcher für schnelle und sichere Installation.

Installation
Das Gerät enthält einen vormontierten Strahlenschutz und Montagelöcher zur Befestigung mit Schrauben auf einer ebenen Fläche. Die Installation ist schnell und sicher; folgen Sie dem beiliegenden Benutzerhandbuch für Verdrahtung und Positionierungsempfehlungen.

Leistung und Betrieb
Eine hochpräzise PT1000-Sonde misst die Lufttemperatur; eine Elektronikplatine in einem UV-beständigen Gehäuse liefert ein stabiles 0-10 V-Analogsignal. Der Sensor ist für präzise Umgebungstemperaturmessungen vorgesehen, die für die Leistungsanalyse von PV-Anlagen erforderlich sind (Einfluss auf Zelltemperatur, Wärmeübertragung beeinflusst durch Wind und Luftdichte).

Technische Daten

• Artikelnummer: 3S-AT-PT1000-U
• Sensortyp: PT1000 (Klasse A nach IEC 60751:2022)
• Messbereich: -40°C bis +85°C
• Genauigkeit: ±0,1°C
• Auflösung: 0,1°C
• Datenausgang: Analog 0-10 V
• Versorgung: 12 bis 30 V DC
• Leistungsaufnahme: 15 mA @ 24 V DC
• Kabel: 1 m und 2 m, 2x2x0,22 mm² (24 AWG) LI2YC11Y-TP PUR, UV- und witterungsbeständig
• Betriebstemperaturbereich: -40°C bis +85°C
• Gehäuseabmessungen: 65 x 115 x 55 mm (B x L x H)
• Schutzschirmabmessungen: Ø 105 mm x 100 mm
• Gewicht: 521 g
• Schutzart: IP67
• Gehäusematerial: ABS
• Material des Sensorgehäuses: Edelstahlschlauch
• Material des Schutzschilds: UV-stabilisiertes ABS
• Montagemethode: Bodenmontage

Zusätzliche Informationen
Jede Einheit wird mit einem 1 m und einem 2 m UV- und witterungsbeständigen PUR-Kabel (2x2x0,22 mm², 24 AWG) geliefert. Garantie: 2 Jahre. Typische Lieferzeiten: Kleinmengen (≤5 Einheiten) ~2–3 Wochen; Großaufträge (≤100 Einheiten) ~7–8 Wochen. Unverbindliche Preisspanne: 125–225 EUR.
